Ako som už uviedol v článku k
ZZ-130 , postupne sa mi darí skladať (a vyrábať) základné príslušenstvo, bez ktorého sa merať nedá.
Nejaké krabičky som už skompletizoval:

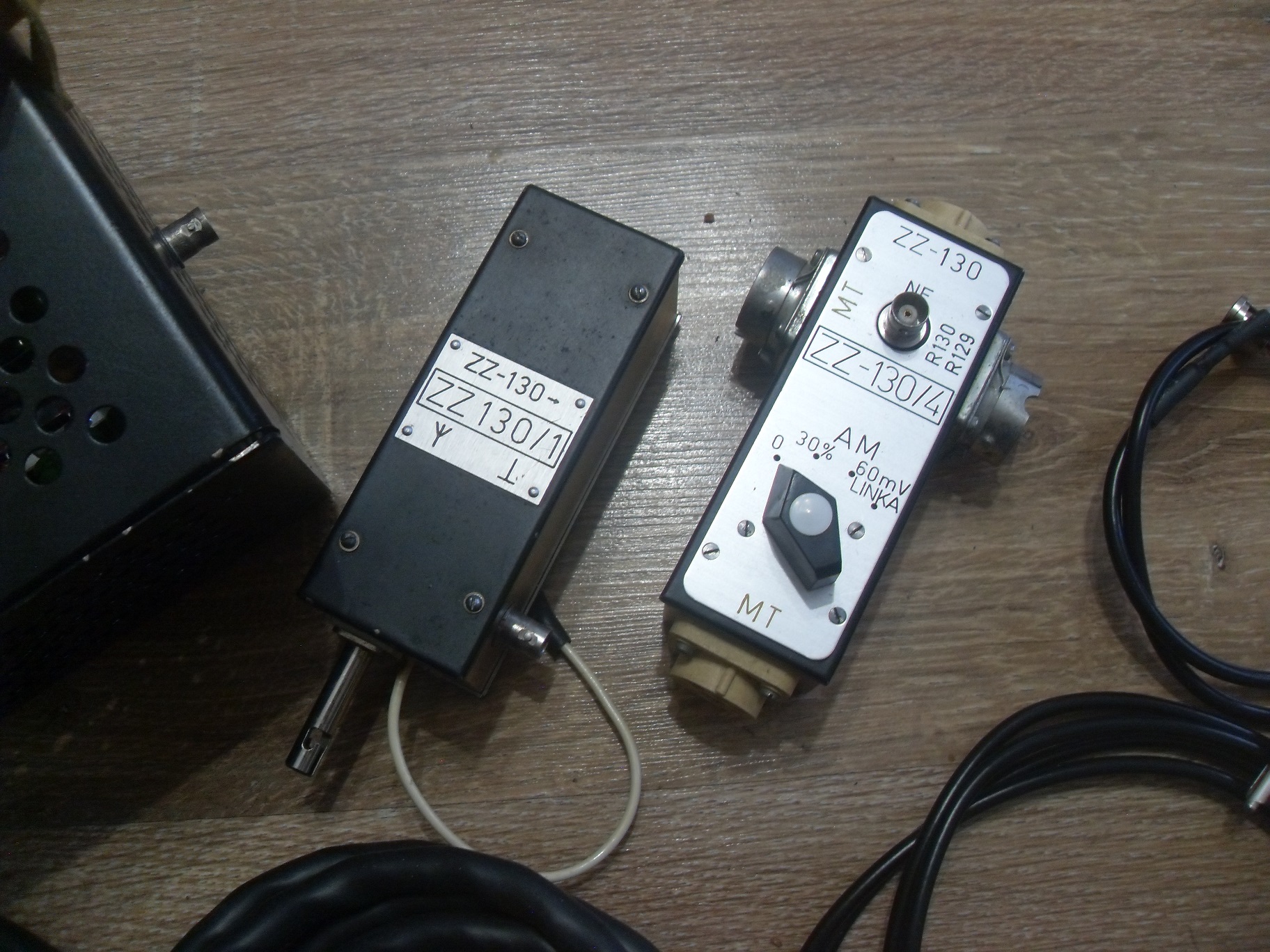

ZZ-130/1 - umelá záťaž namiesto antény určená k meraniu na rádiostanici
R-129 . Funguje aj ako impedančný prevodník z výstupu rádiostanice 36,5Ω na 50Ω pre merací prístroj. Upevňuje sa namiesto tyčovej antény priamo do anténneho konektora a biely kábel sa zapája na zemniacu svorku linky rdst.

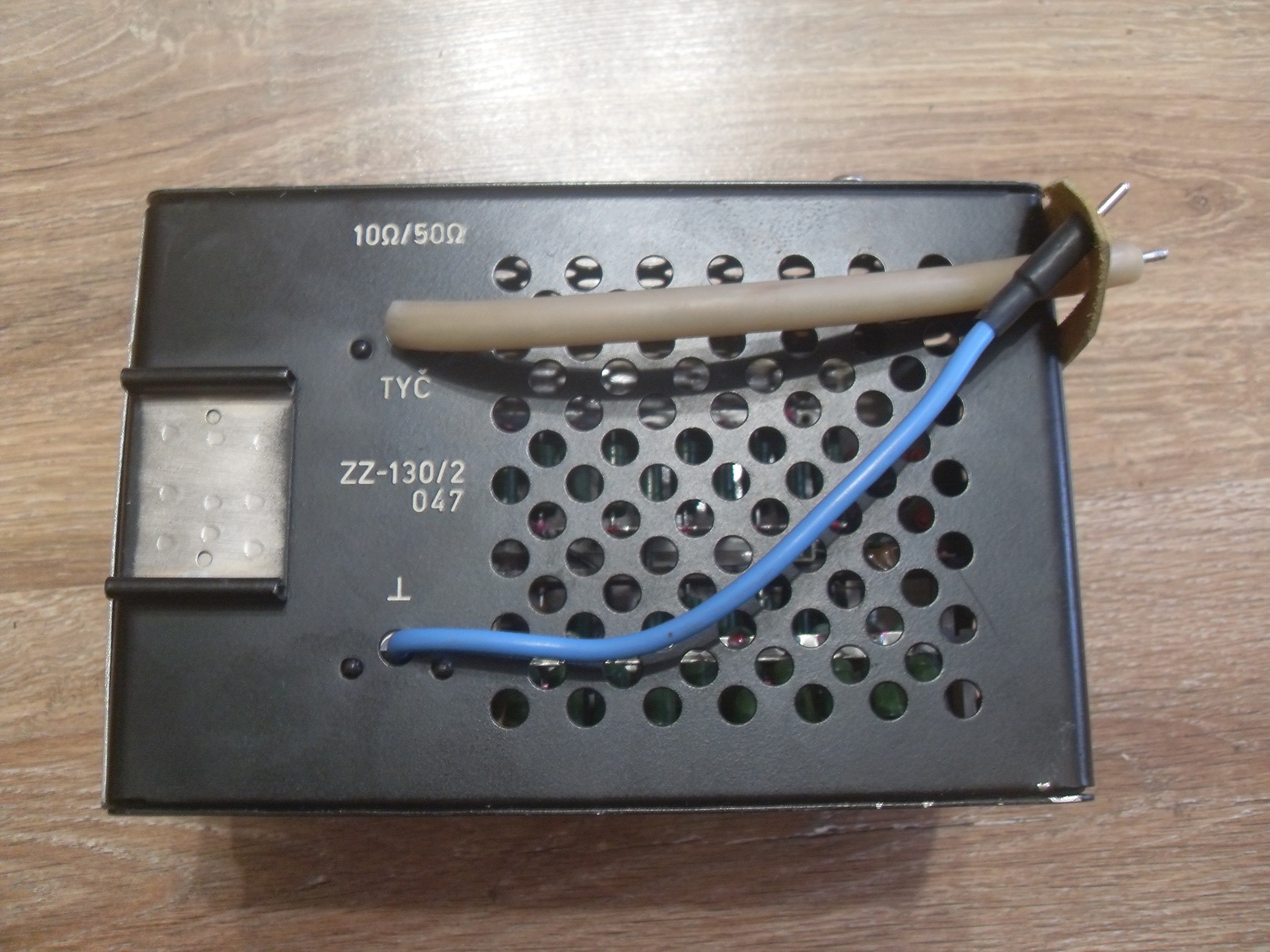

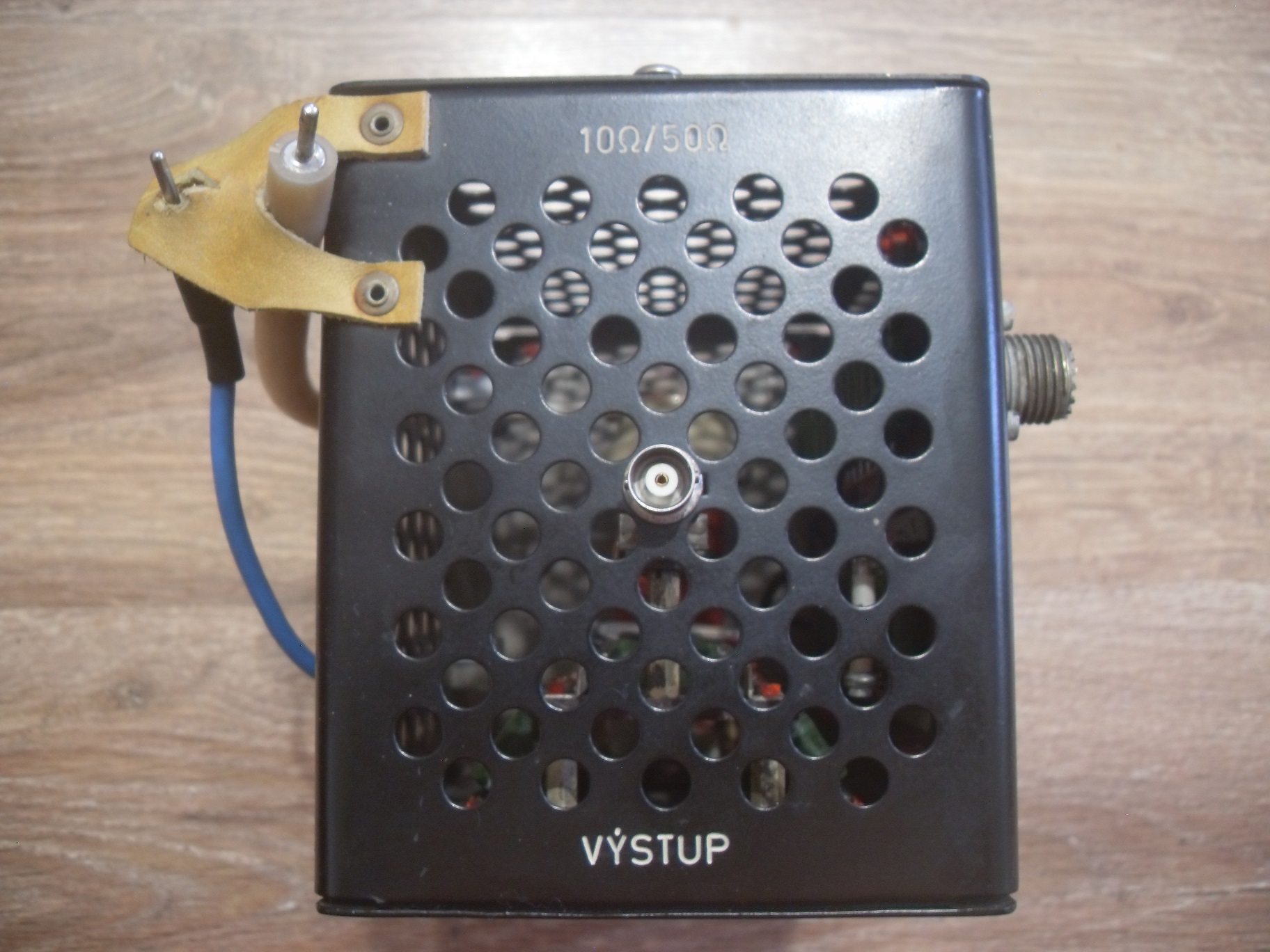

ZZ-130/2 - zase umelá záťaž/prevodník určená na meranie na rádiostanici

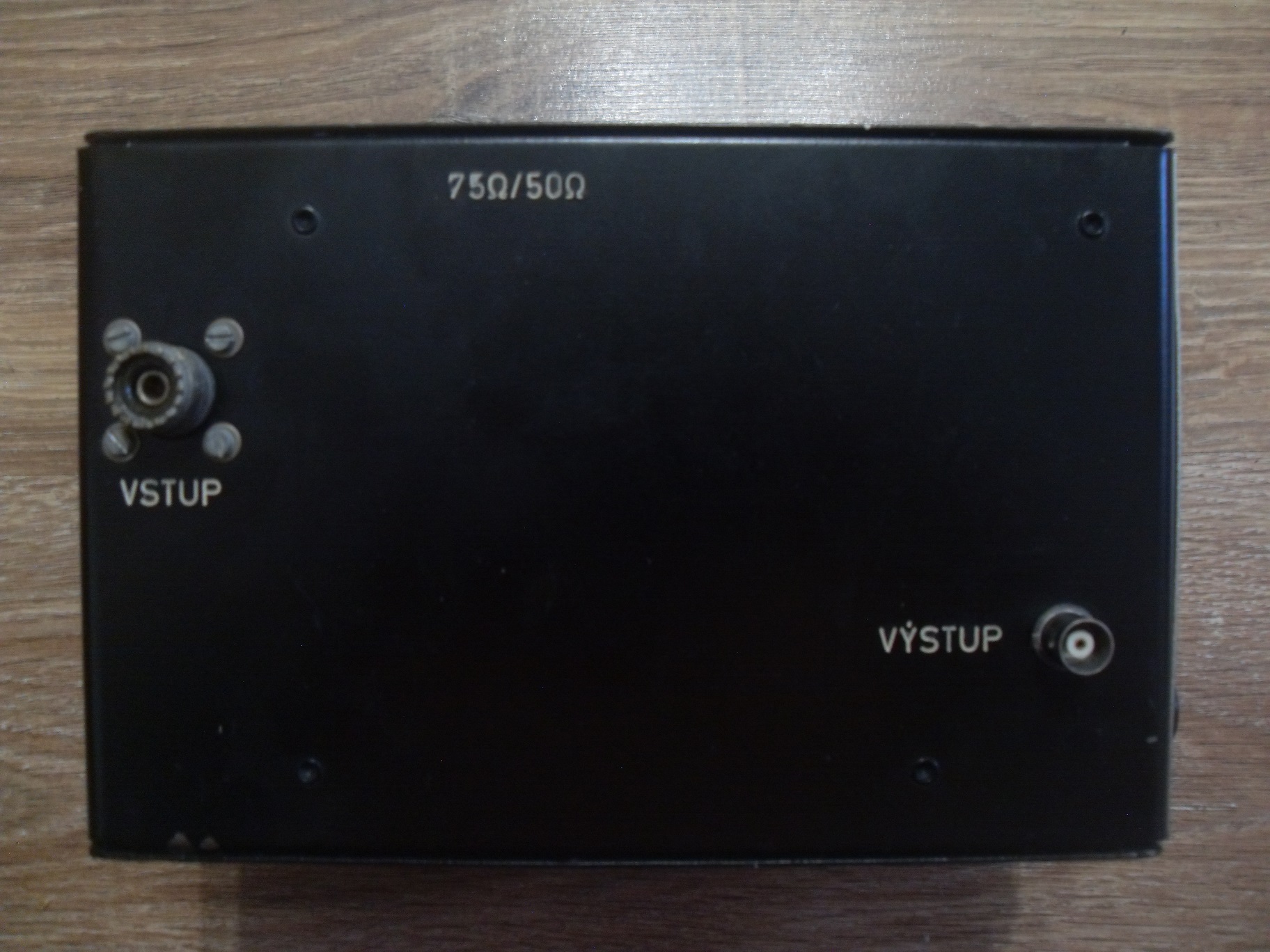

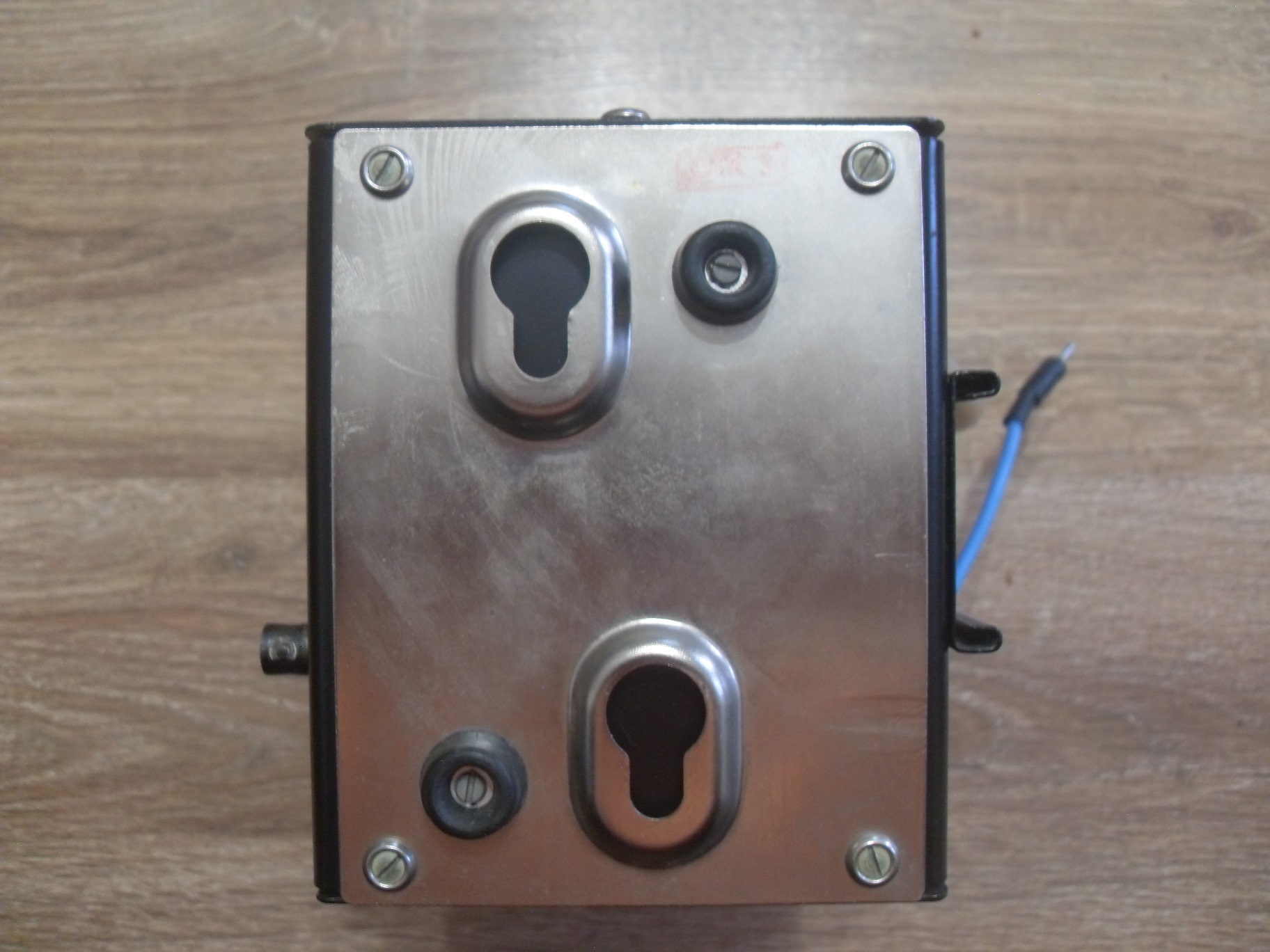

R-130 , no so zdvojenou funkciou. Pri použití s anténnym tunerom sa zapája káblami na anténny tuner a ako výstup sa používa konektor bnc v hornej časti záťaže. V tomto zapojení je prevodník o impedancii 10Ω/50Ω. V druhom zapojení, bez anténneho tuneru sa anténny výstup rdst R-130 pripája káblom na konektor na zadnej strane skrinky a merací prístroj sa zapája na bnc tiež na zadnej strane. V tomto zapojení je prevodník o hodnote 75Ω/50Ω.

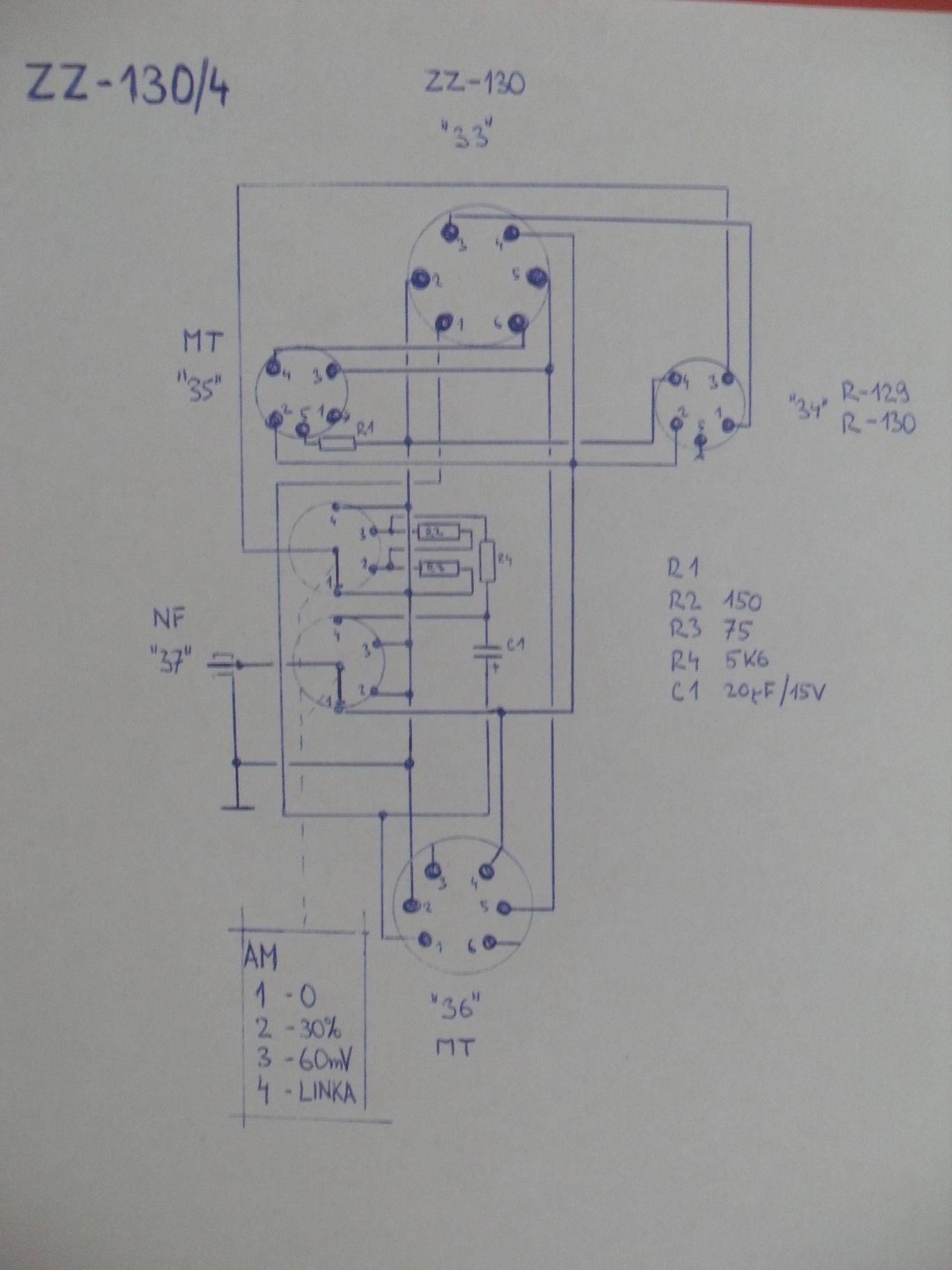

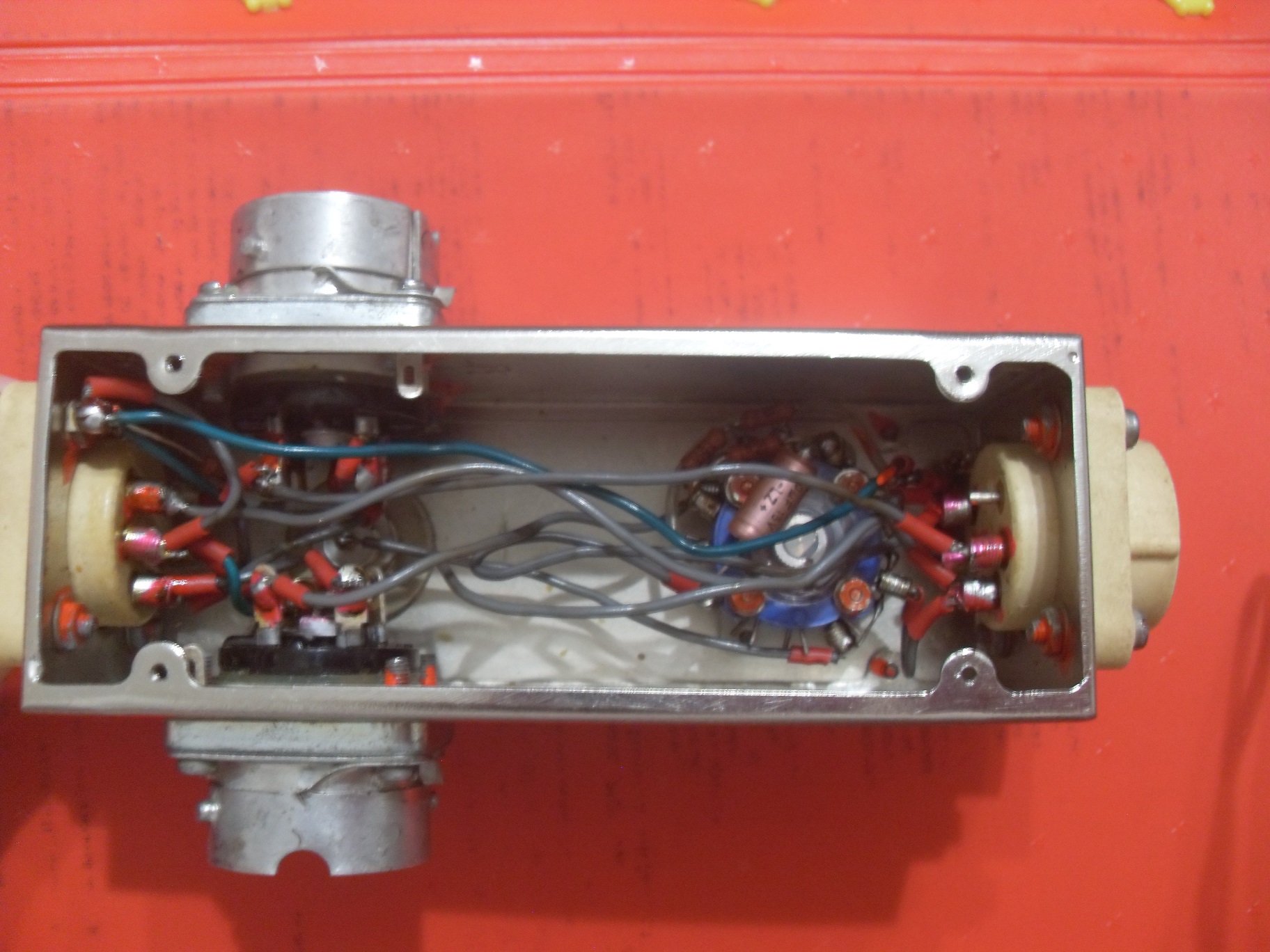

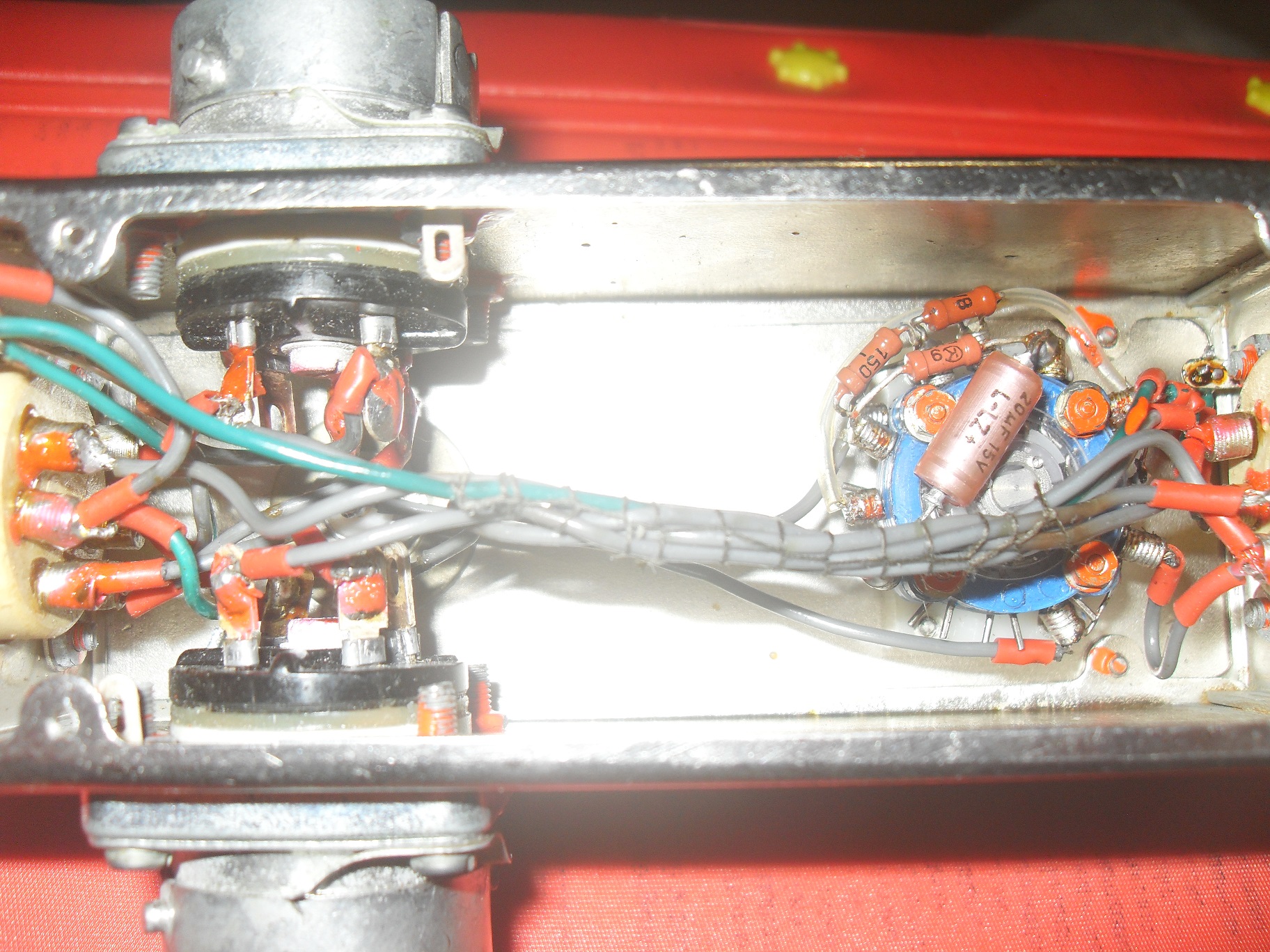

ZZ-130/4 - označovaný v dokumentácii ako prepojka. Cez túto prepojku sa pripája hovorová súprava (prípadne kukla), meraná rádiostanica (R-129/R-130), a slúži na meranie linky, citlivosti, modulácie a nf výstupu staníc. Prístroj mal pokazený nefunkčný prepínač a dotrhanú kabeláž, takže bol úpne nefunkčný a celkovo nepoužiteľný. Postupne sa mi ho ale podarilo zapojiť (bez schémy, len podľa popisu funkcie merania z dokumentácie) a rozchodiť. Ešte zostáva vyrobiť kvôli tieneniu zadný kryt. Ručne kreslená schéma je na foto.
Kábel s BNC/banánikmi slúži na meranie linkového vstupu/výstupu rdst.
Prepojovacie káble na vzájomné poprepájanie meracieho prístroja, prepojky, rádiostanice, a hovorovej súpravy som si vyrobil z dostupných konektorov a káblov, 50Ω-ové prepojovacie káble s BNC konektormi som si poslal z číny (vyšlo to lacnejšie)... Ešte mi k zostave chýba anténny prepoj, vysokonapäťová sonda s prechodkami a deličmi. Možno časom natrafím niekde aj na tie, uvidíme...
Okrem toho, môj dopyt po 24V zdroji/napájači aj s káblami (označenom aj ako ZZ-130/5) stále platí. Kto má, nech ponúkne.
Originál je predsa originál.
