Tak konečne sa ku mne dostal aj anténny tuner k rádiostanici
R-130 . Tento tuner sa ladí ručne, je ním možné kontrolovať anténny prúd, a prispôsobuje vstupnú impedanciu antén k výstupnému odporu anódového odporu koncového stupňa rádiostanice R-130. Zároveň umožňuje ešte pripojenie rádiostanice R-123 a spoločnú prevádzku na jednu spoločnú tyčovú anténu.

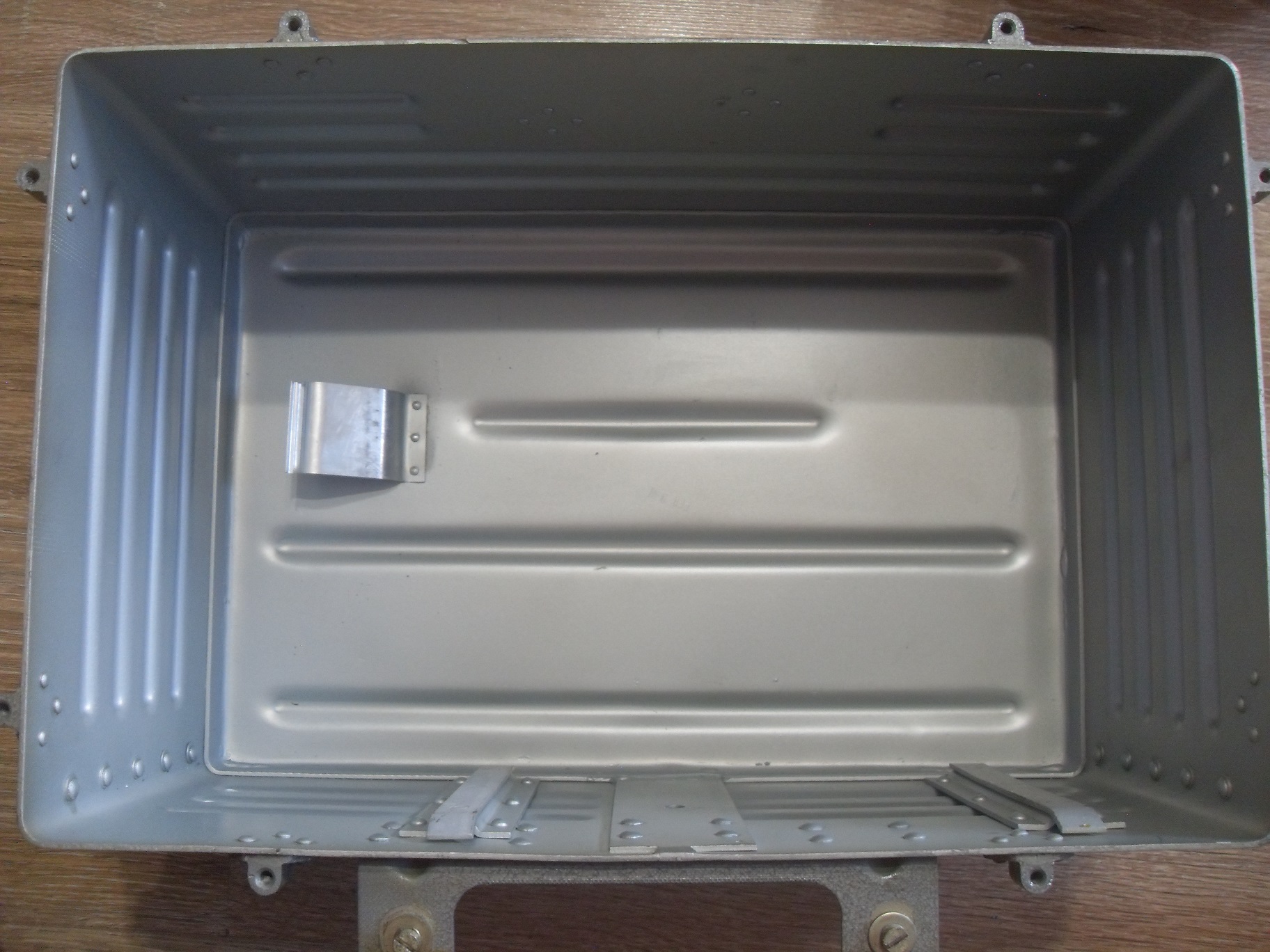

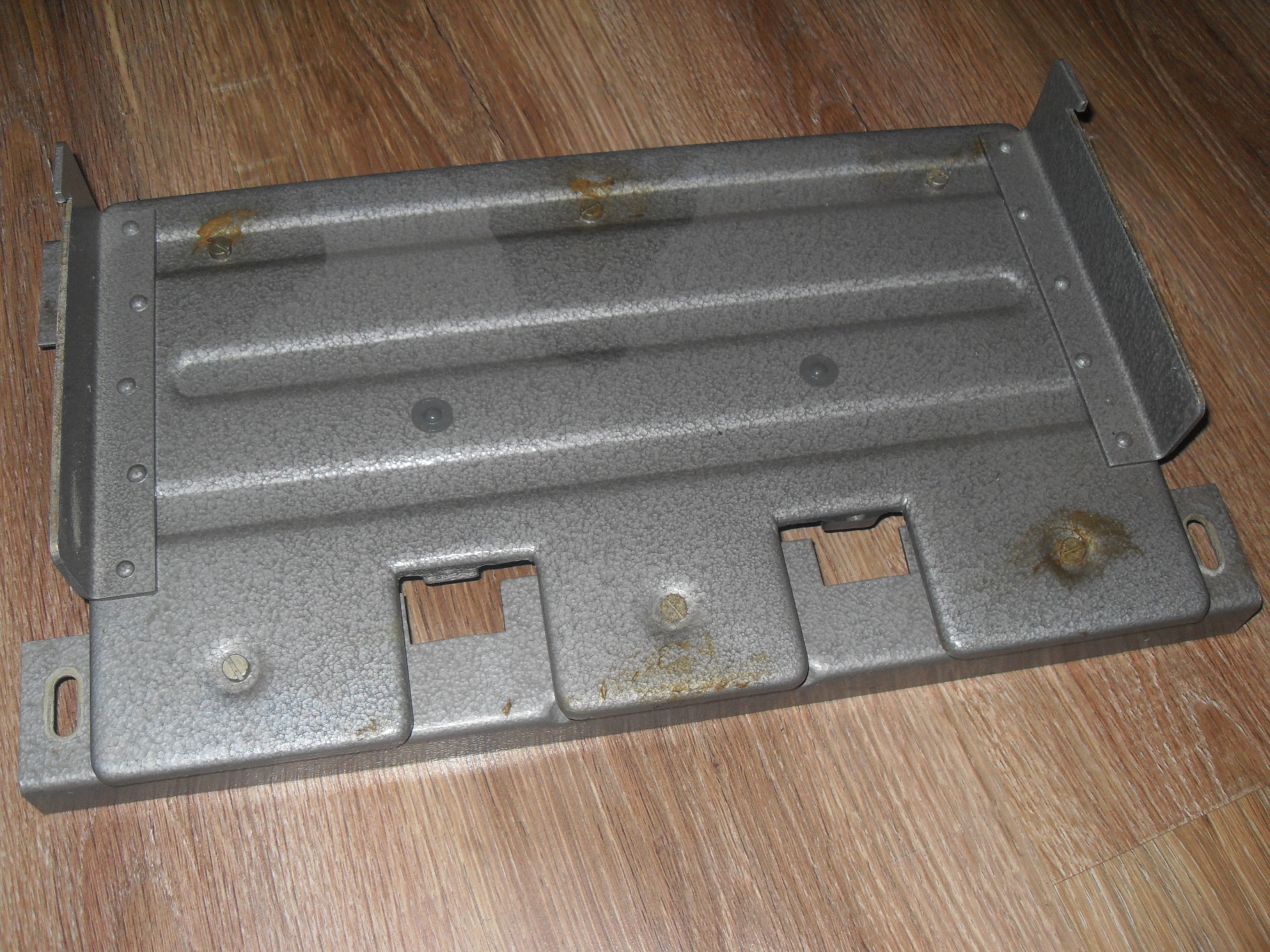

Prístroj bez držiaku váži okolo 10 kg a má rozmery cca 455 x 330 x 275 mm. Montuje sa do odpruženého držiaku. Na hornej strane skrine sú dve výstupky určené k montáži umelej antény (záťaže) pre kontrolu, prípadne pre umelú záťaž zo súpravy

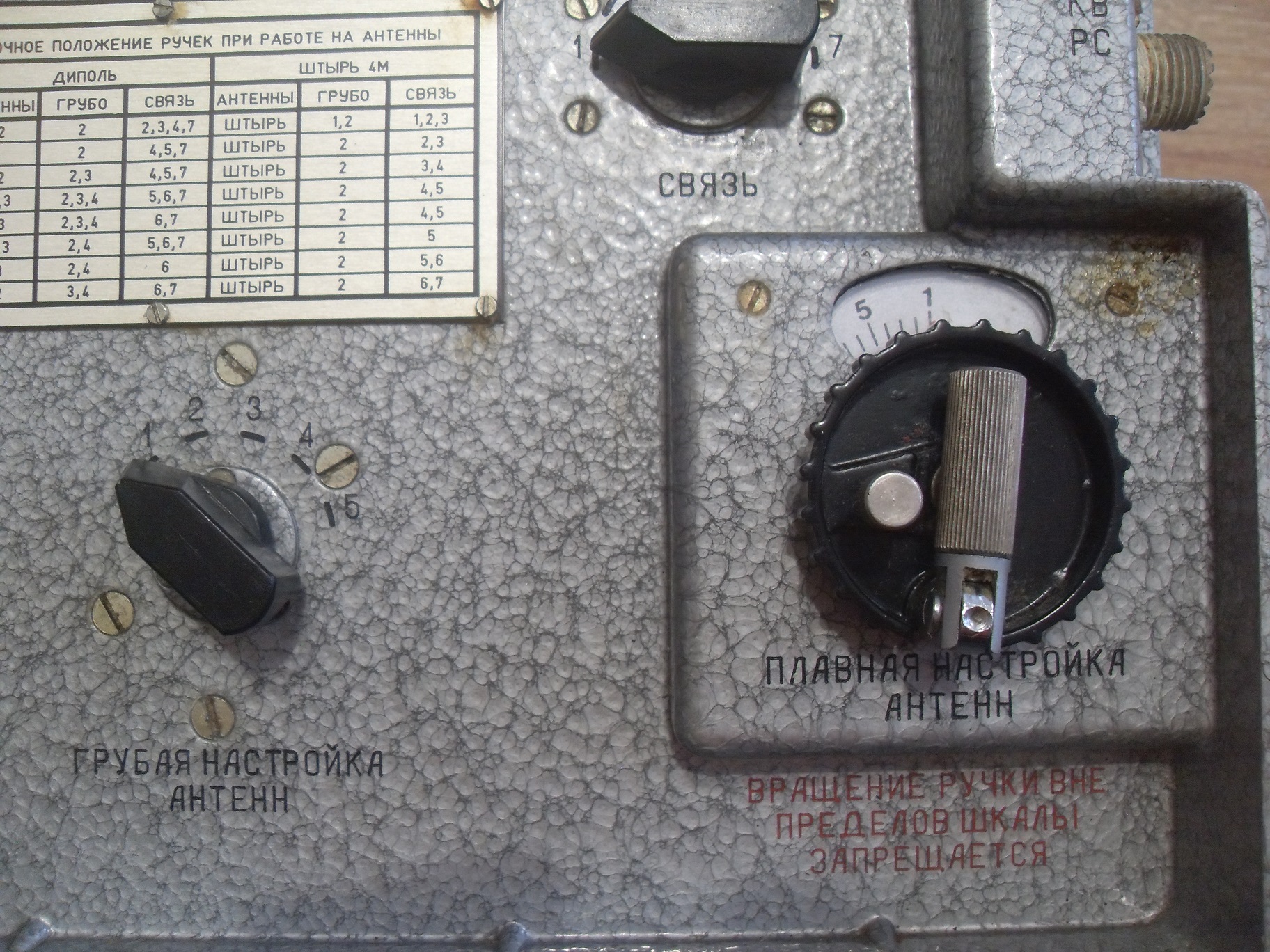

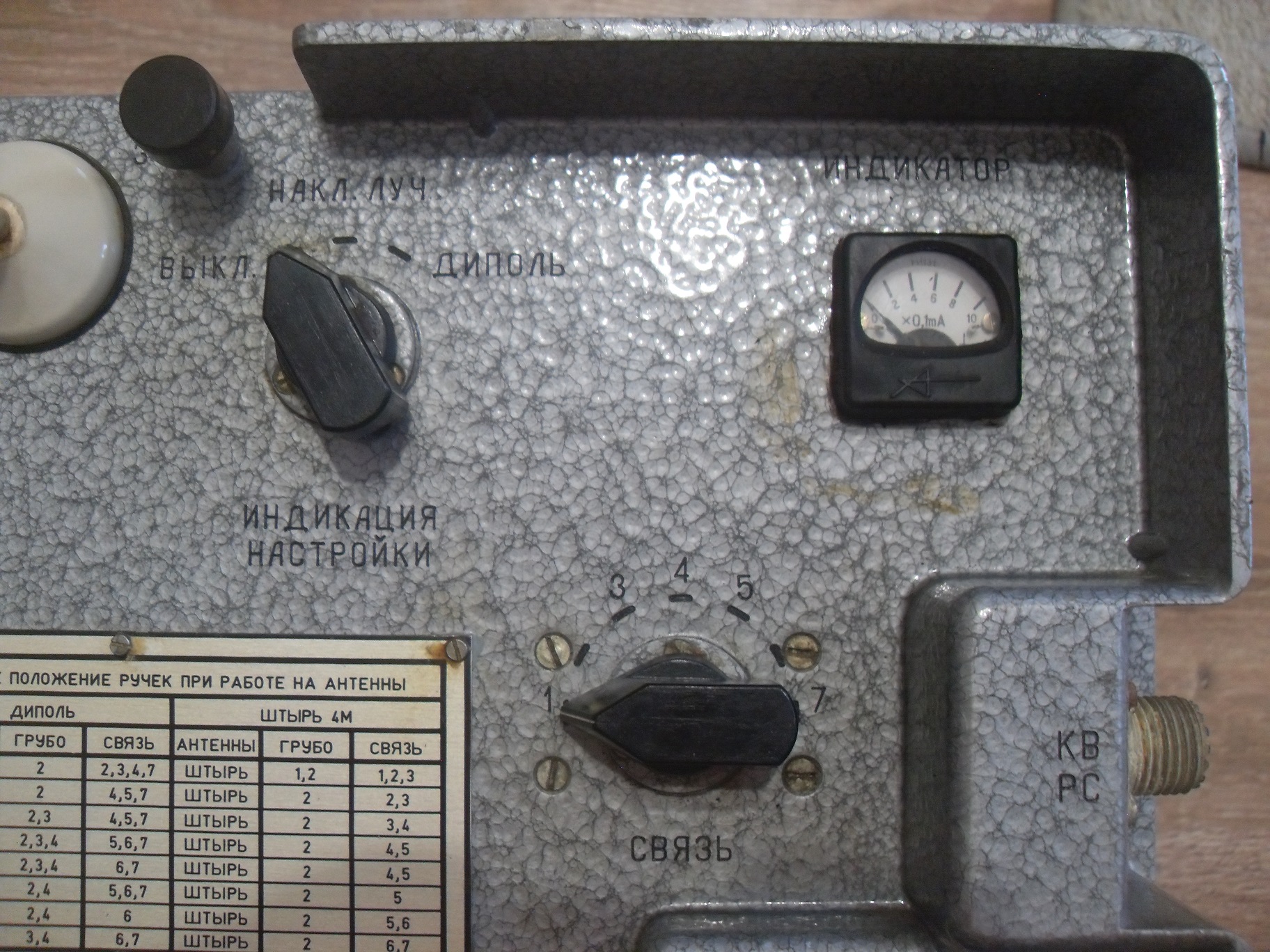

ZZ-130 . Čelný panel obsahuje ručičkový indikátor vyladenia antény, prepínače na nastavenie typu antén a jej vyladenia a korbičku na ručné jemné vyladenie antény, tá sa dá po nastavení ešte zaistiť. V hornej časti sa ešte nachádzajú masívne keramické prechodky s tlačnými svorkami určené k pripojeniu antén. A to: Tyč, šikmý lúč a symetrický dipól. Uprostred panelu je upevnená nastavovacia tabuľka. Rádiostanica R-130 sa pripája do konektora na pravej strane, ľavý konektor slúži k zapojeniu rdst R-123. Pre prácu so spoločnou anténou (tyč) je potrebné ešte ručne nastaviť frekvenciu na ktorej bude R-123 pracovať.

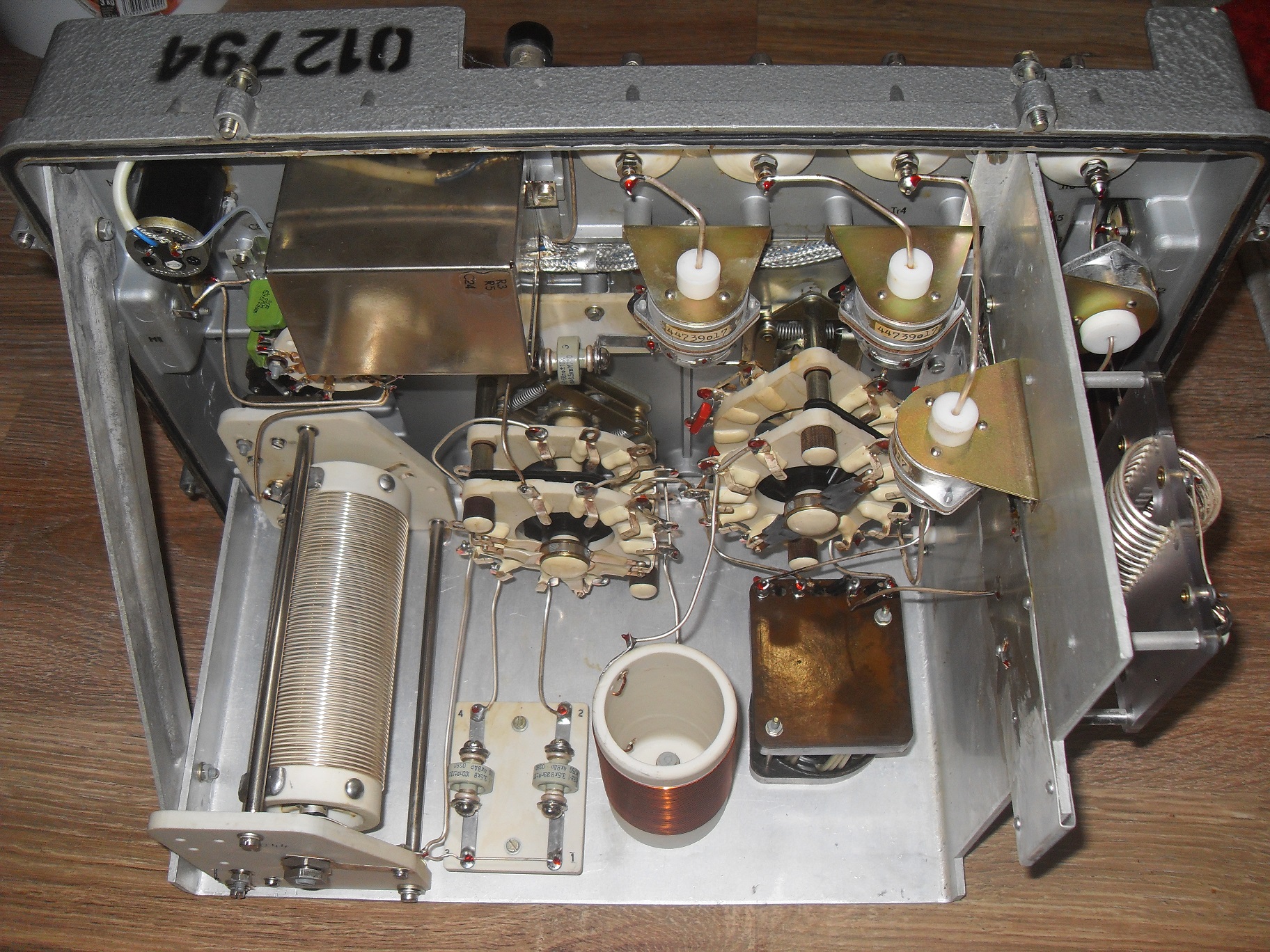

Vnútorné prevedenie je technicky prevedené veľmi pekne a prehľadne, všetky kontakty a holé drôty sú masívne postriebrené. Ťažiari drahých kovov by zaplesali...
Rovnako ako u rádiostanice R-130 existujú dve výrobné prevedenia (staršia a novšia), to isté platí aj o tomto tuneri, tento popisovaný je pre novší typ rádiostanice.
Popisy ovládacích prvkov a vnútorné prevedenie je na fotografiách.
