Bol som poprosený o foto zdokumentovanie orientačnej buzoly z príslušenstva k radaru
PSNR-1 (1RL125) , tak som to nafotil, spolu z buzolou zo súpravy radaru PSNR-5 (1RL133), ktorú sa mi podarilo taktiež zohnať.

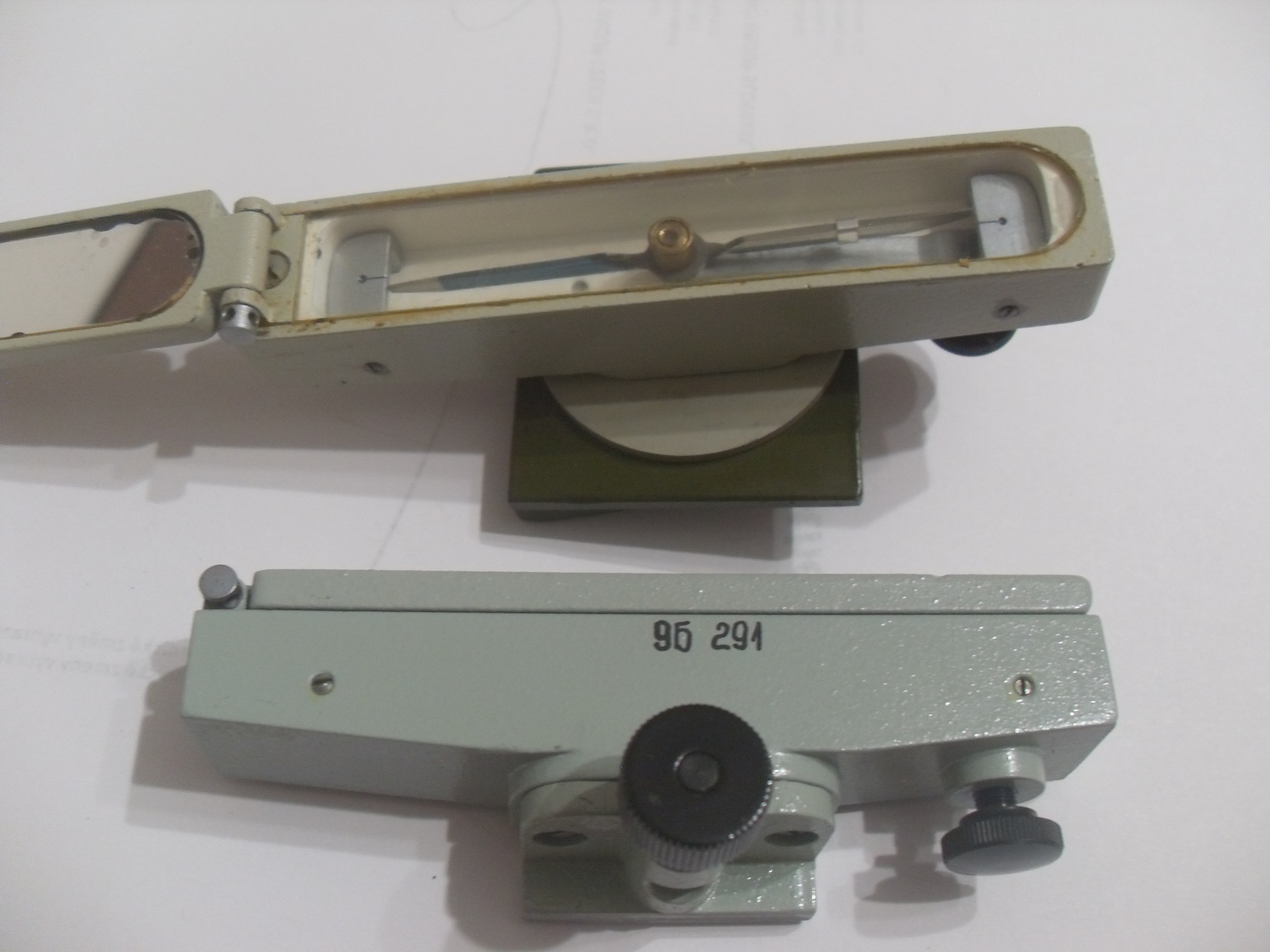

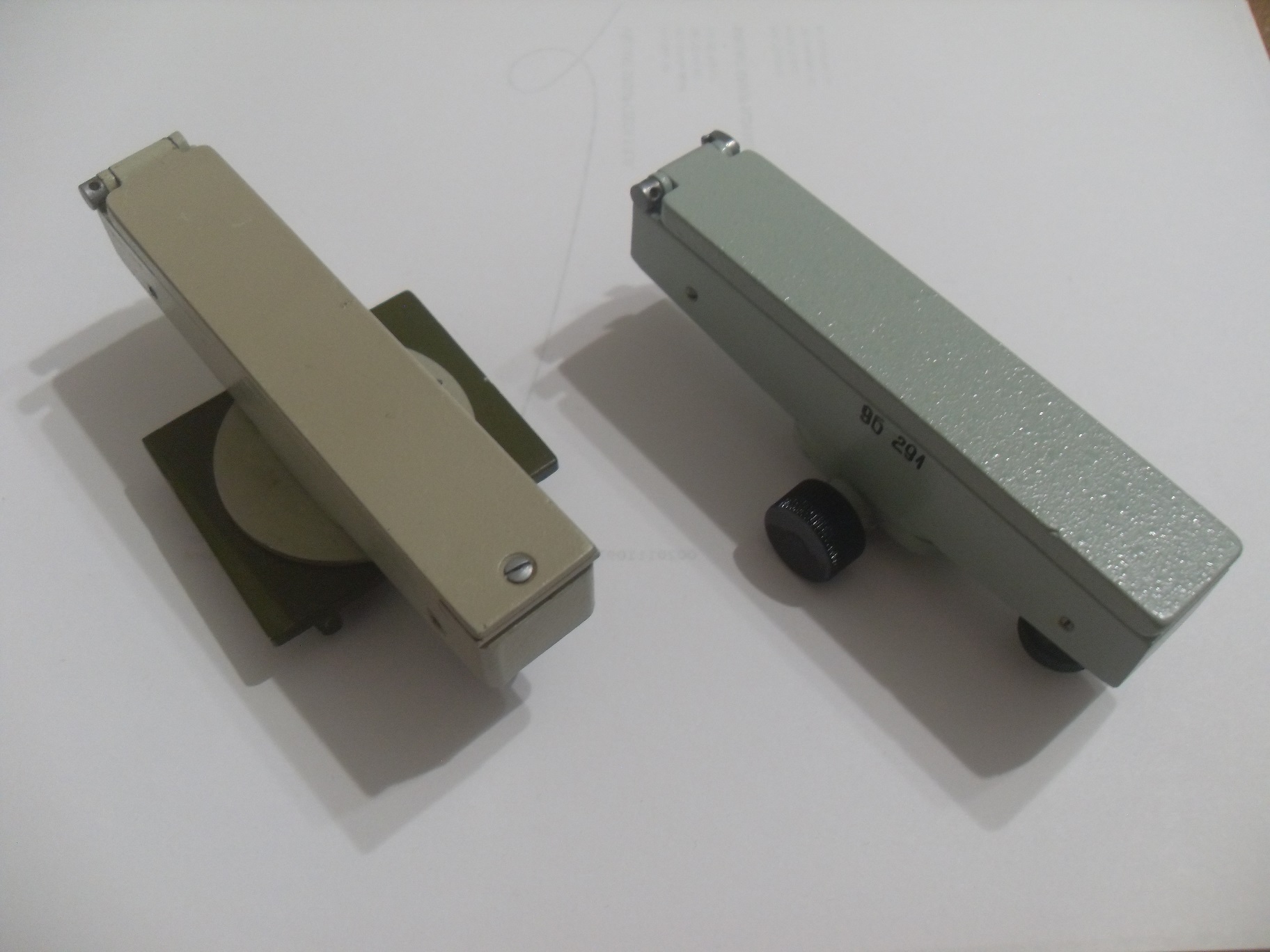

Ich účel a použitie je u obidvoch prístrojov úplne rovnaké, líšia sa len spôsobom upínania (montáže) na tripod antény. PSNR-1 má jednoduchú rybinovú kónickú montáž, zatiaľ čo PSNR-5 má uchytenie do drážky pomocou skrutky.
Buzolou upevnenou na trojnožku (tripod) sa nastavuje/orientuje stupnica konzoly na magnetický sever. Počas orientácie je potrebné mať anténu od trojnožky vzdialenú minimálne 5m, nakoľko anténa obsahuje silný magnet a došlo by k ovplyvneniu správneho nastavenia.

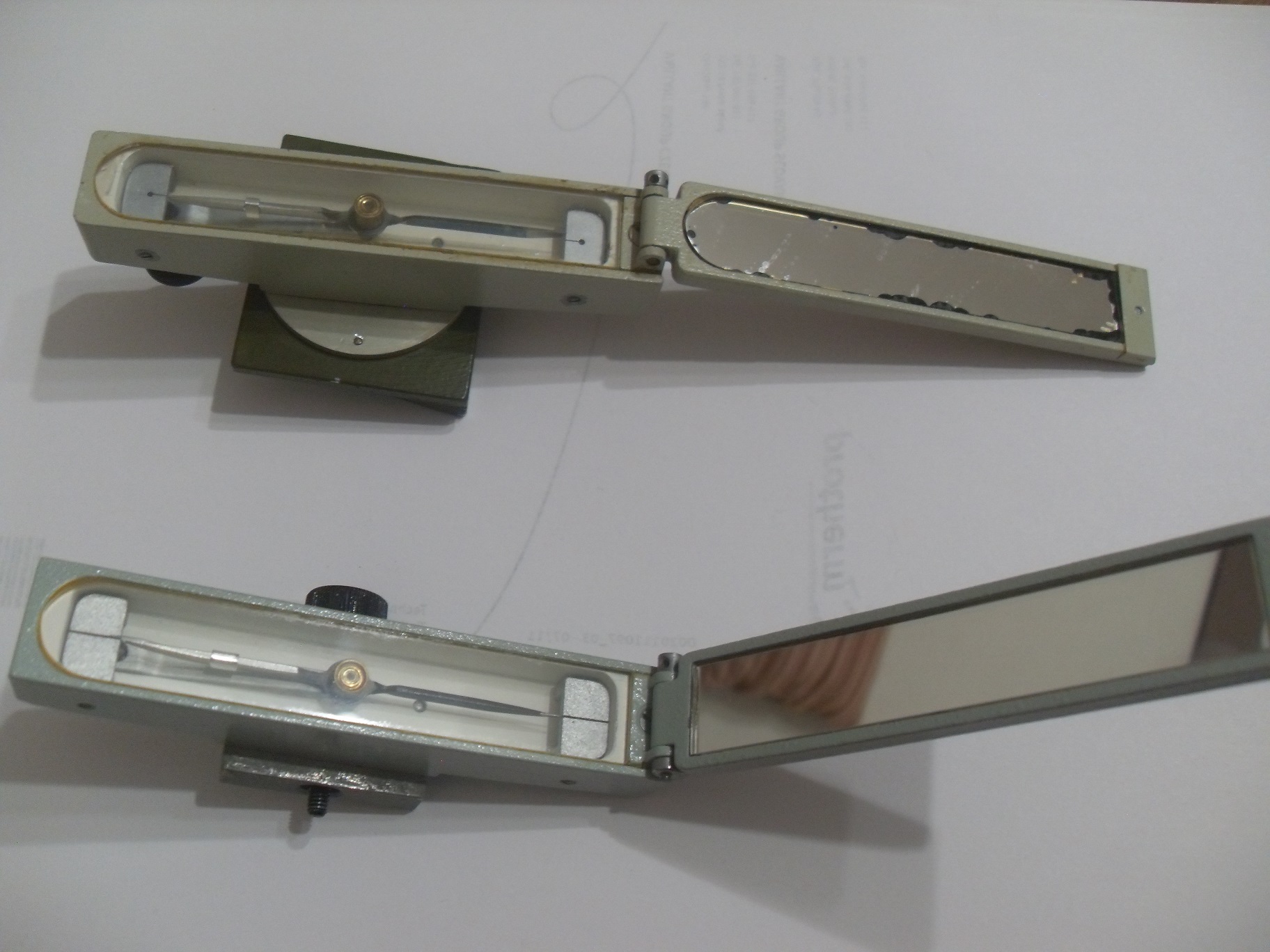

Rozmer buzoly je 20x105mm, je s odklápacím vekom so zrkadlom, s krycím sklíčkom magnetickej strelky.

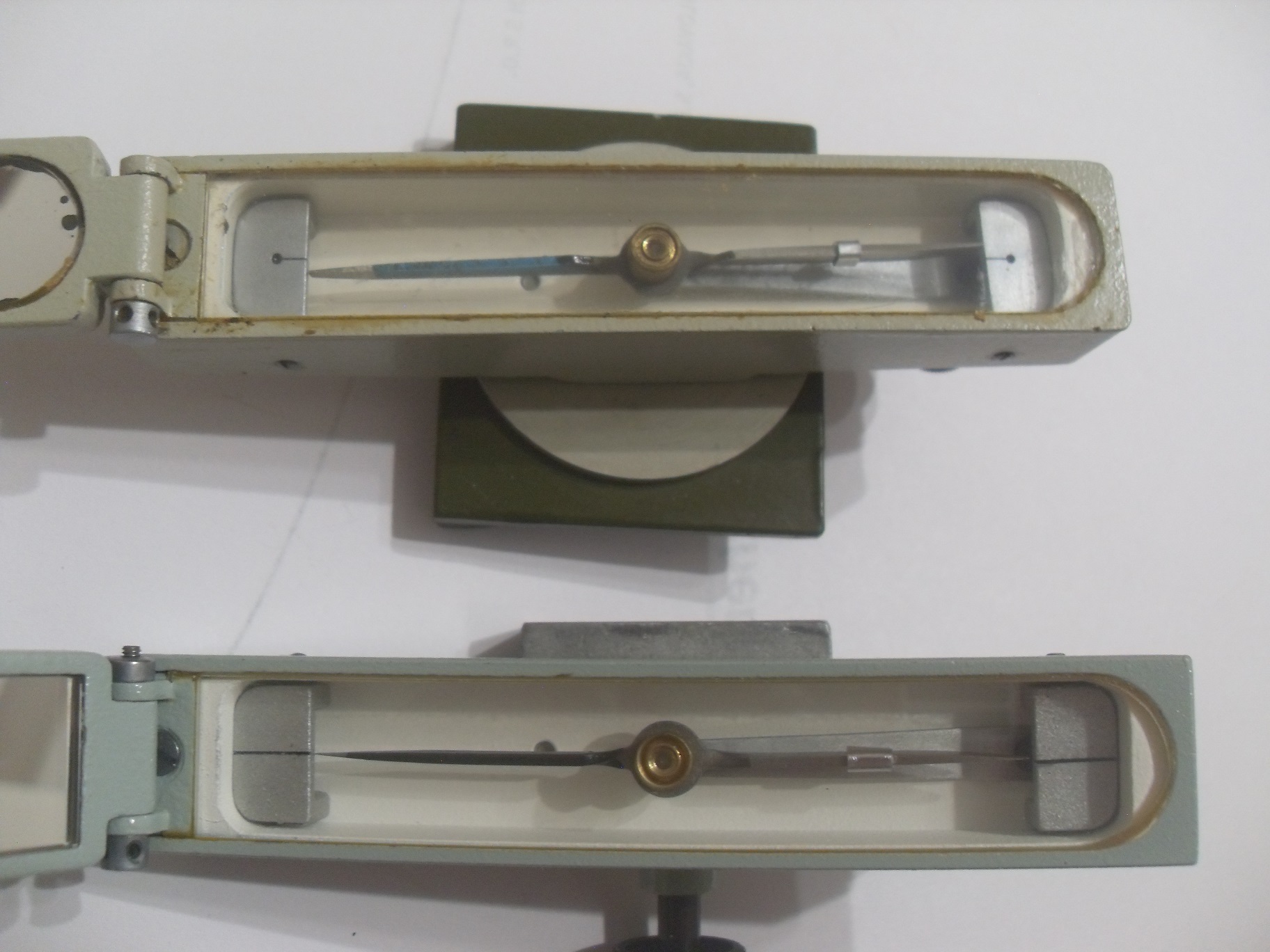

Strelka je zavesená na ihle a pomocou skrutky v spodnej časti buzoly je možná jej aretácia (pre prepravu a skladovanie). Celok je samozrejme vyrobený z nemagnetických materiálov.

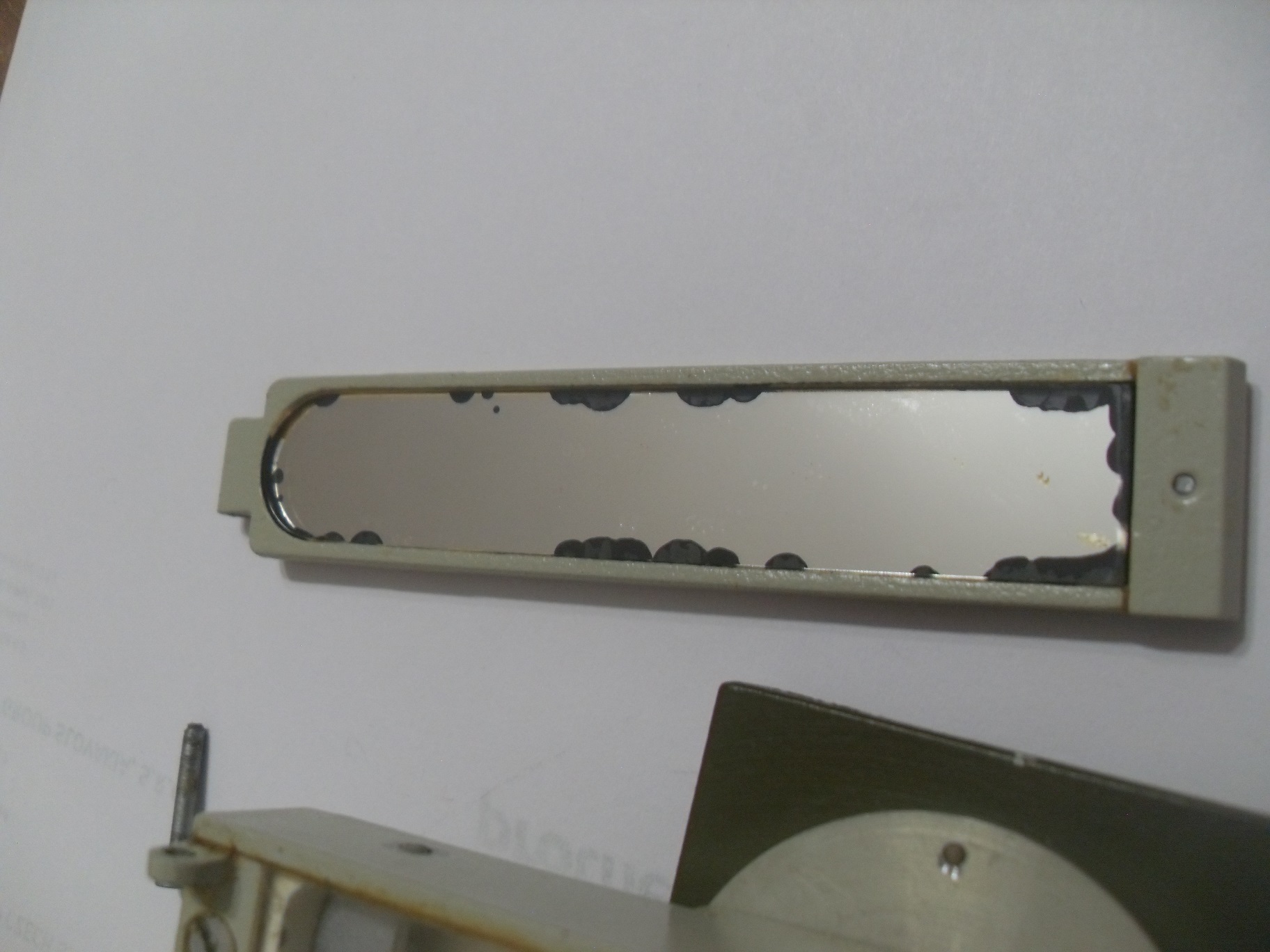

Ako vidno na fotkách, u buzoly pre PSNR-1 mám poškodenú skrutku (a chýbajúcu aretačnú dorazovú matičku), a už aj zrkadielko je v pokročilom štádiu rozkladu.
Bližšie technické údaje (napríklad presnosť strelky, alebo presné označenie) tohto typu buzoly bohužiaľ nemám k dispozícii, v prípade zistenia ich doplním.

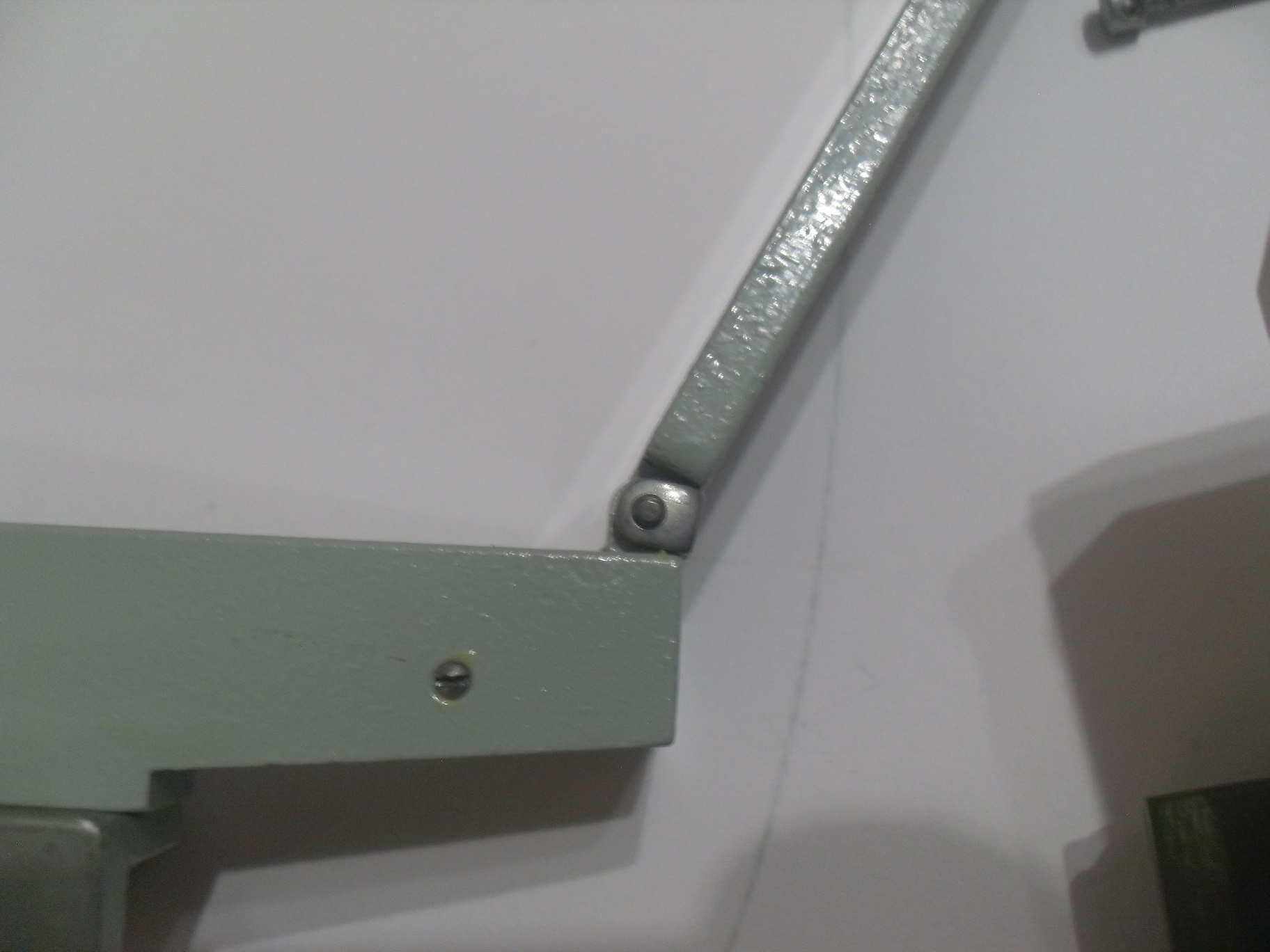

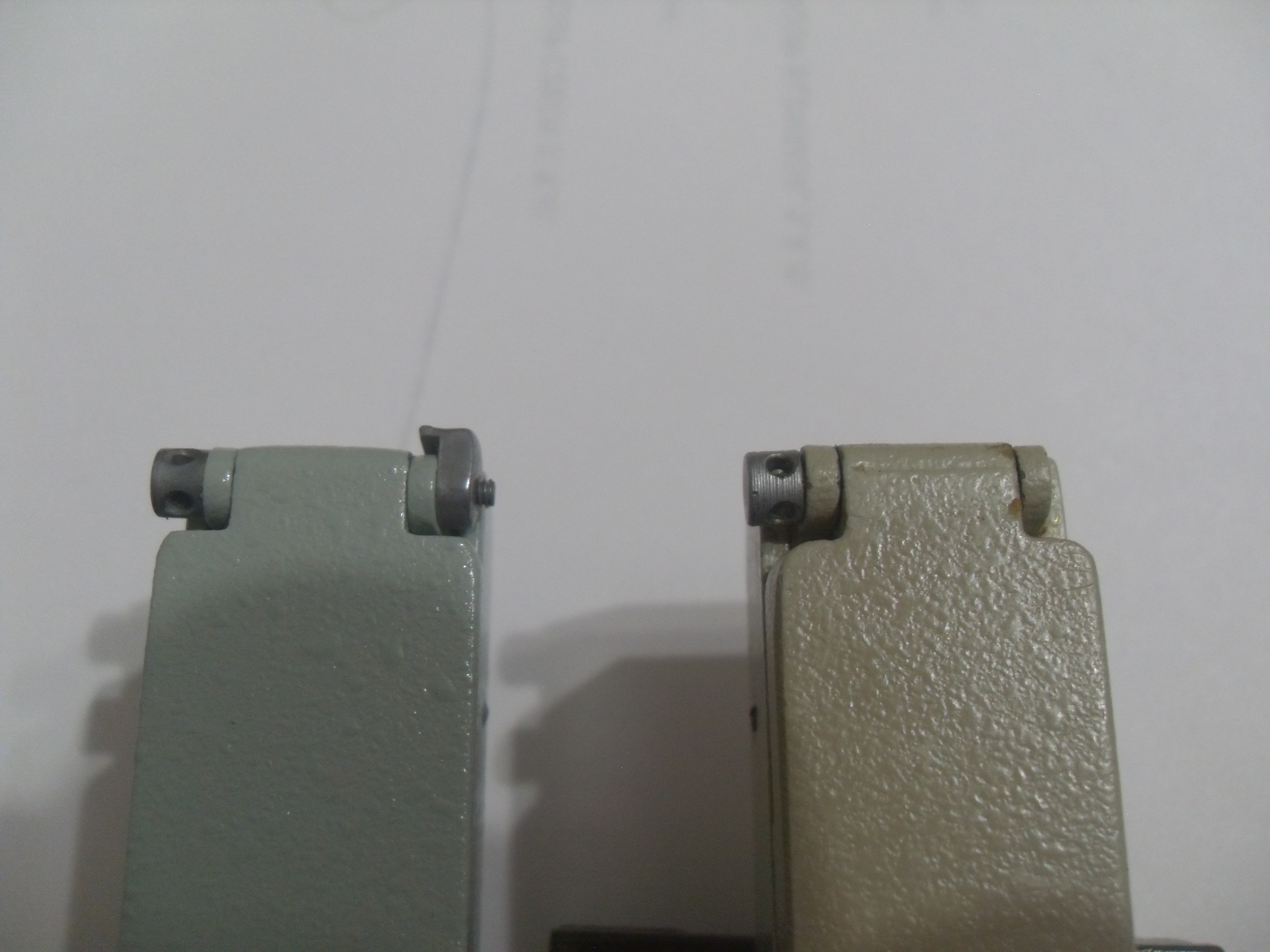

Drobné odlišnosti, spôsobené hlavne rokmi výroby vidno na fotkách.

Fotogaléria (13)
