Antény diel AD, alebo aj anténny tuner je riadený radiostanicou a slúži k nastaveniu výstupného odporu koncového stupňa k vstupnému odporu antény. Takže normálne povedané, nastavuje si parametre a hodnoty antény tak, aby bol do nej prenesený pri vysielaní čo najvyšší výkon.
Tento diel existuje v dvoch prevedeniach - pre jednu rádiostanicu, a pre súpravu dvoch rádiostaníc. Tu popisovaný blok je pre súpravu jednej rádiostanice, takže niektoré ovládacie prvky a konektory sú nevyužité.
Diel sa skladá z dvoch častí- elektronickej a mechanickej. Elektronická obsahuje filtre a porovnávacie obvody, mechanická elektromotorčeky s prevodmi a obrovské laditeľné kondenzátory a indukčnosti.
Ručne sa na anténnom diele nastavuje typ použitej antény. Tie sa u R-111 používajú štandartne v troch prevedeniach:
Tyč (ШТЫРЬ) - prútová laminátová anténa, dlhá 3,4m
Teleskop (ТЕЛЕСКОП) - tyčová prútová anténa na 11m stožiari s tromi protiváhami
- širokopásmová anténa na 11m /18m stožiari
V spodnej časti sa nachádza pripojovací konektor pre ovládanie a napájanie anténneho dielu z rádiostanice, v tomto prípade sa používa konektor označený ako RS 2 (PC 2).
Tienený kábel na pravej strane sa zapája na anténny výstup R-111, a konektory na hornej strane slúžia pre pripojenie antén. V spodnej časti sa ešte nachádza ukostrovacia/uzemňovacia skrutka. Výber antén sa vykonáva prepínačom uprostred, konkrétne na strane označenej RS / N2 (PC / N2), takže hore. Na bloku v čelnej strane sa nachádza ešte indikátor vyladenia (ručičkový merací prístroj), vyvolávacie tlačidlá na ručné núdzové ladenie a pod okrúhlou krytkou aj ručná korbička na núdzové vyladenie antény v prípade závady na automatickom ladení. Ručné ladenie sa vykonáva pri stlačenom tlačidle a otáčaním korbičky sa nastavuje najvyššia výchylka na indikátore.

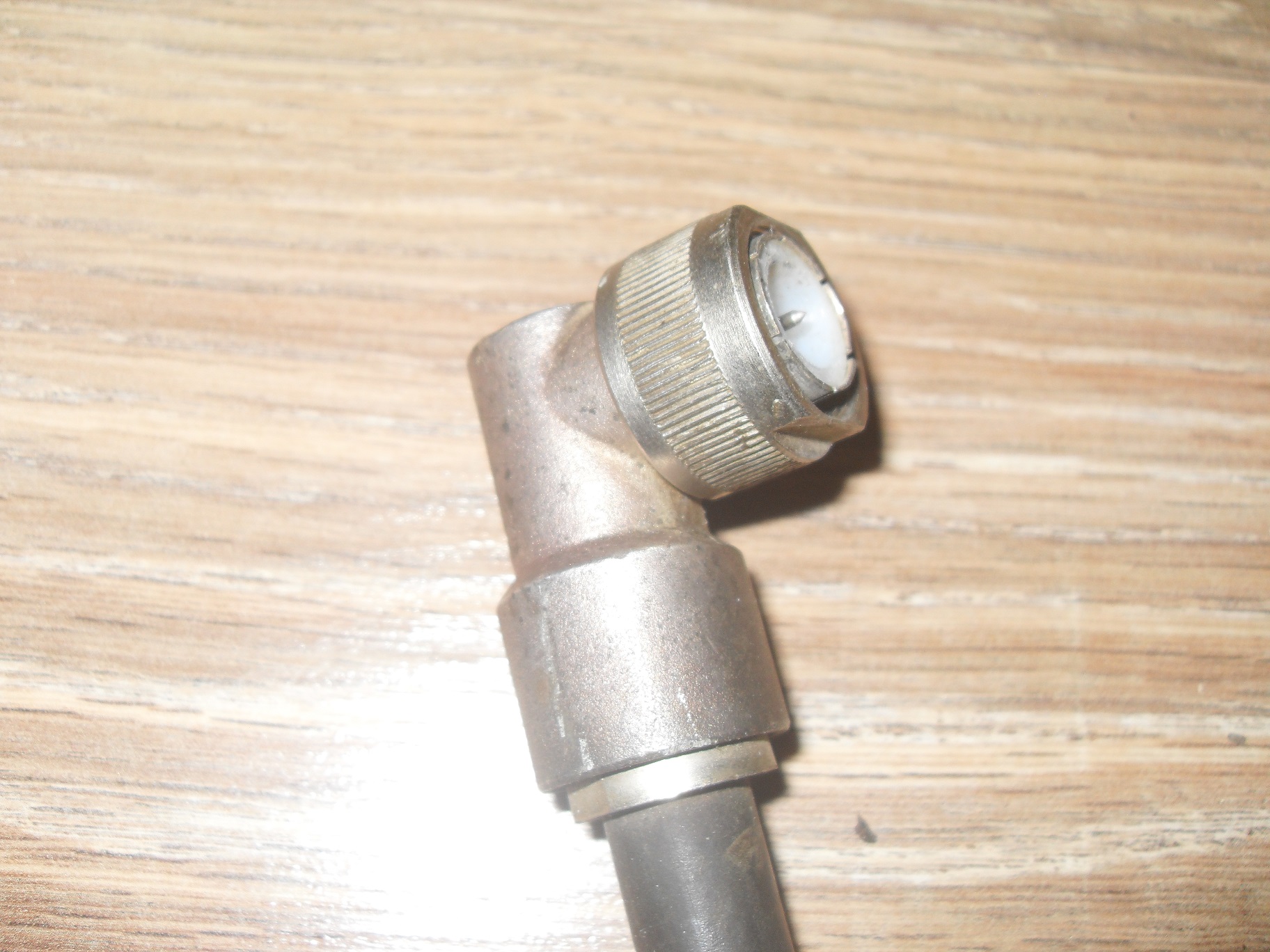

Pripojovací kábel k radiostanici je opatrený 10 pinovými konektormi a je dlhý 1550mm.
Anténny diel sa upevňuje na konštrukciu vo vozidle, preto nemá žiadne nožičky.
