Napájací zdroj R-130M2 , Р-130М2

Pridané: 17.03.2024 / 11:49

Pokračovanie článku o radiostanici R-130M . Zariadenie označené R-130M2 (ináč označované aj ako TE-260) je napäťový menič určený pre rádiostanicu R-130M, a vyrába z palubného napätia 24-27V napájacie napätie +800V, +250V (resp. +500V a +250V pre znížený vysielací výkon rdst), -50V a -20V. Výstup napätí zo zdroja je ovládaný podľa nastavenia rádiostanice, a to nastavením výkonu, a režimu služobného príjmu.
Tento zdroj je určený iba pre variantu R-130M a nemal by sa zamieňať zo zdrojom z inej súpravy rádiostanice. Zámenný samozrejme je, no je potrebné ho nastaviť.

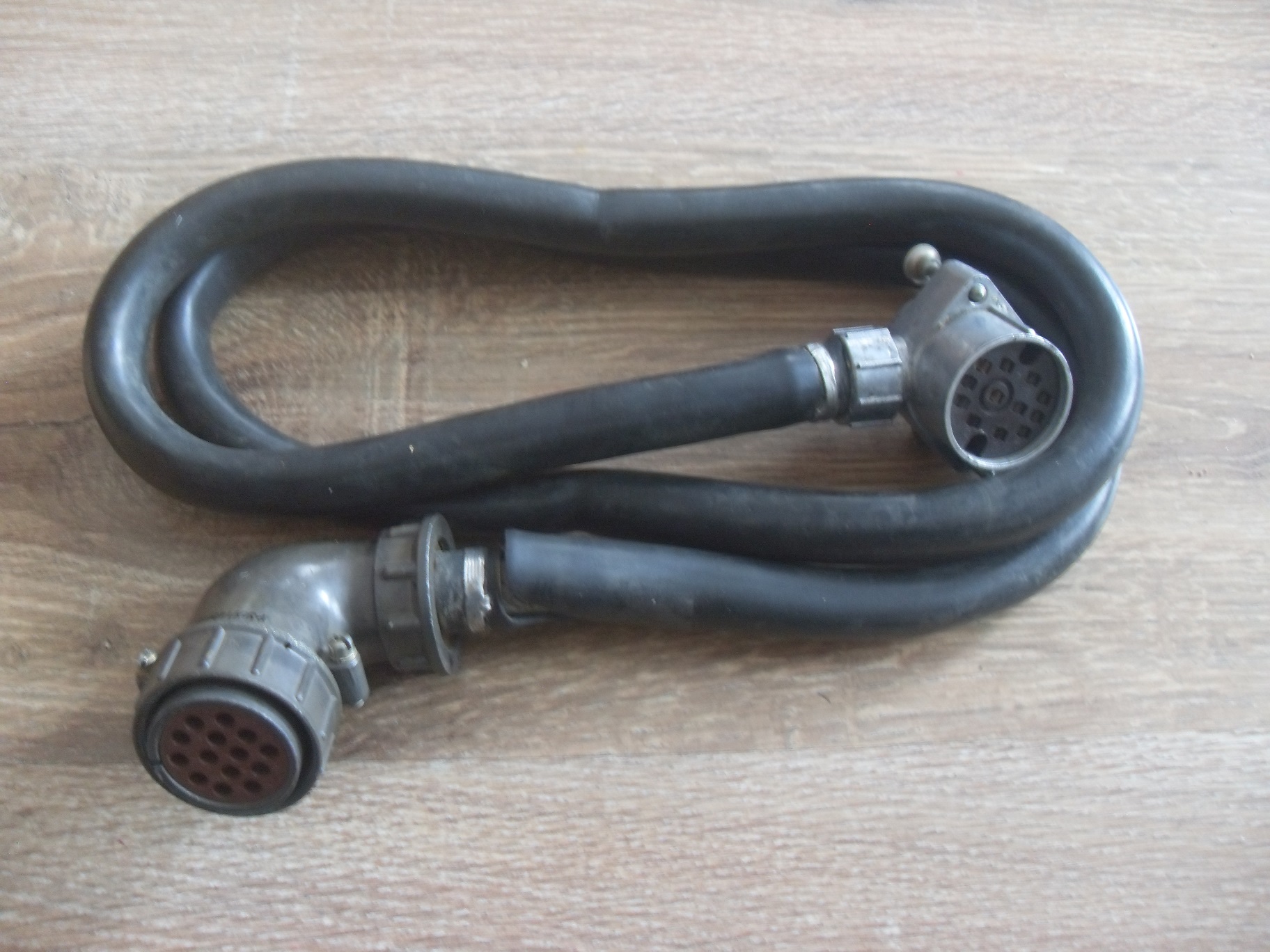

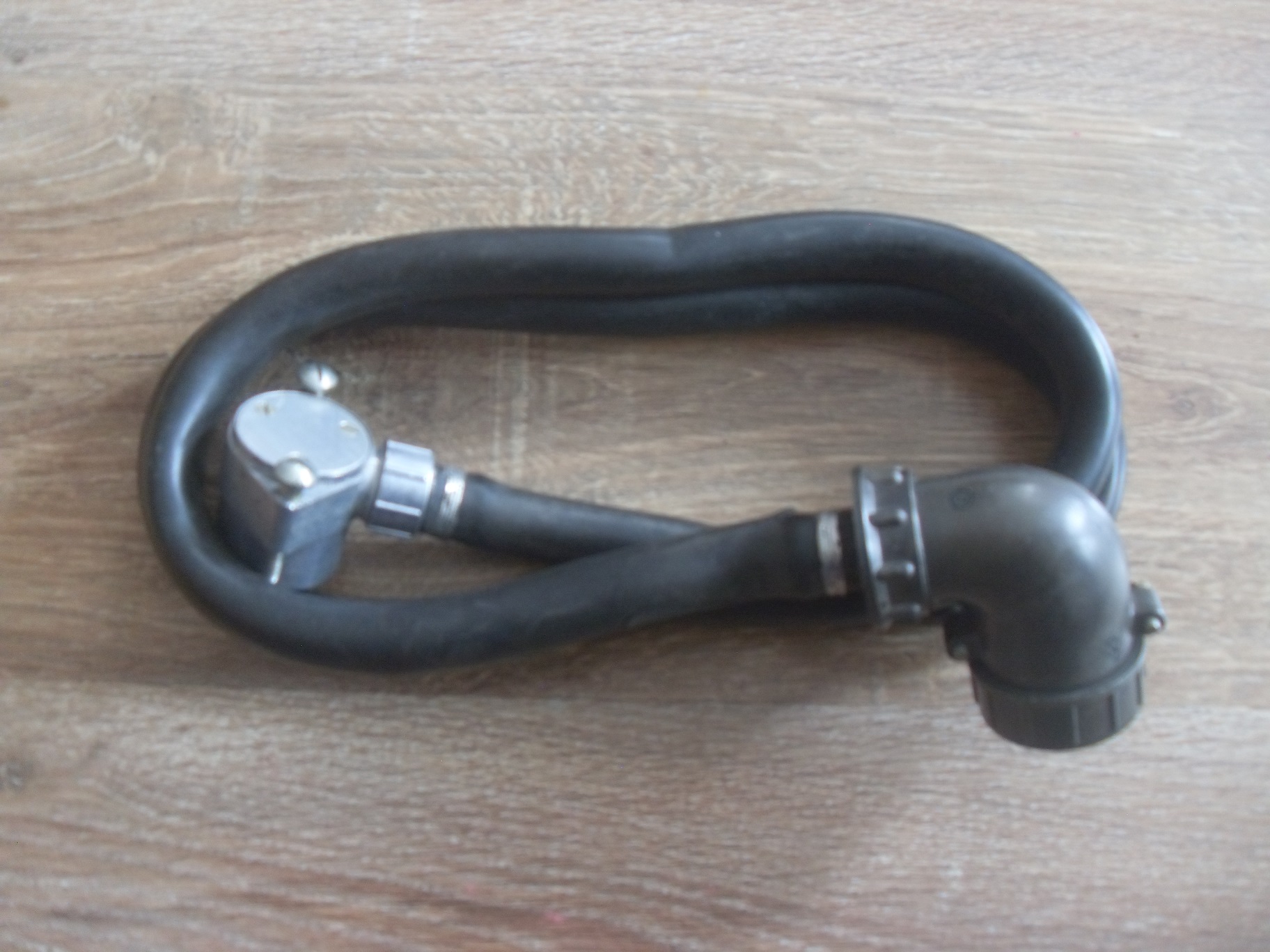

Rádiostanica sa so zdrojom (meničom) prepája pomocou masívneho tieneného kábla s odolnými a nezameniteľnými konektormi. Pripojenie palubného napätia je urobené pomocou jednoduchých svoriek, na čelnom paneli sa ešte okrem konektorov nachádzajú aj poistkové púzdra pre 3A a 15A poistky.

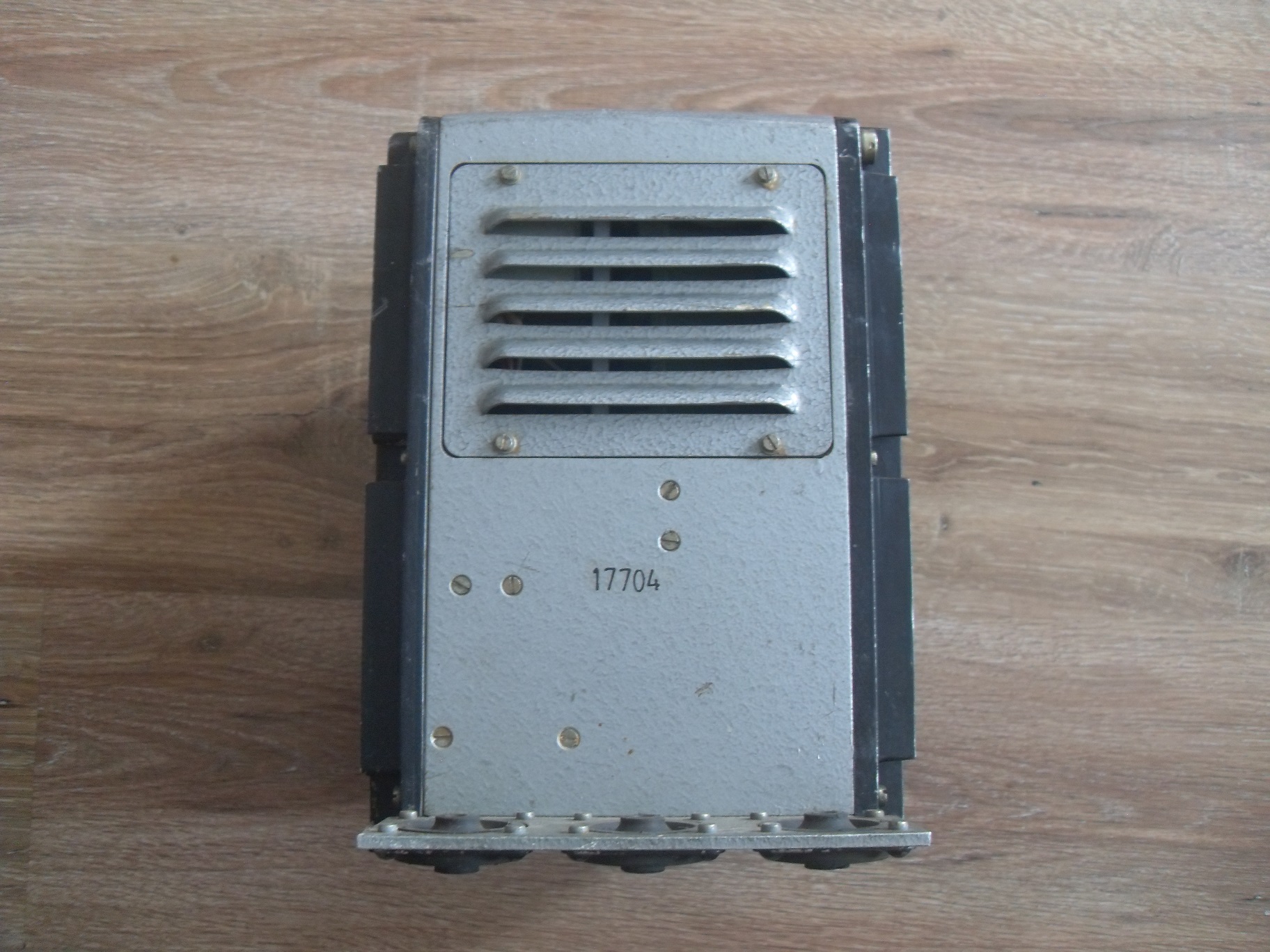

Tak ako aj samotná rádiostanica, je aj menič vyrobený masívne, váži 10,5kg. Upevnenie do techniky bolo realizované cez gumové silentbloky- kvôli otrasom. Menič je tranzistorový, s veľkými hliníkovými chladičmi po stranách.

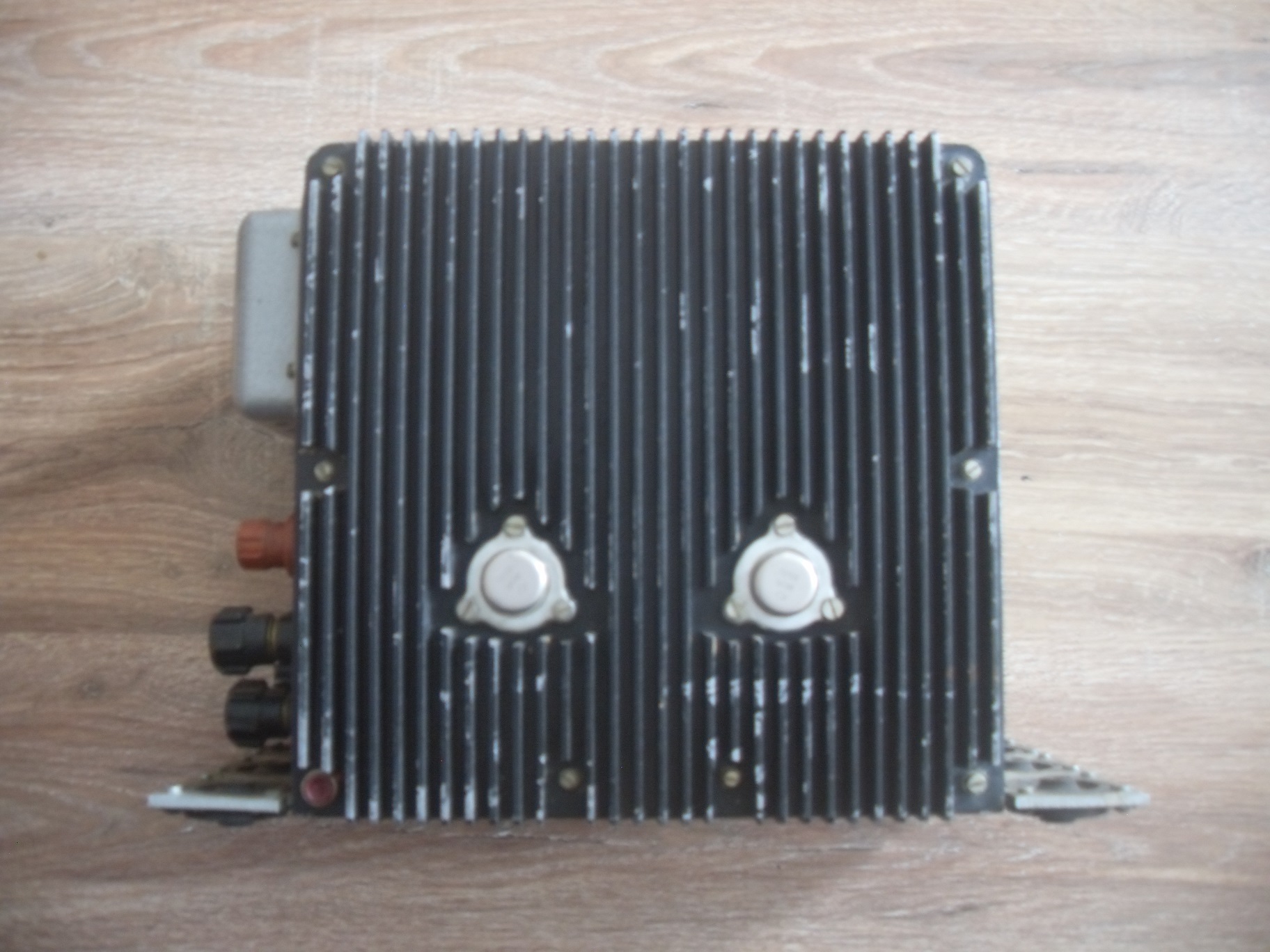

Pre rozpoznanie, menič pre rdst R-130 má na ľavej strane 4 tranzistory, a menič pre rdst R-130M ich má na ľavej strane 8 kusov, niektoré sú zakryté plastovými krytkami.
V ďalšom článku k tejto radiostanici ešte predstavím anténny člen (tuner) a nejaké drobné príslušenstvo.
