Umelá anténa EAŠ-4M (alebo ešte ekvivalent antény tyč 4m) je určená k meraniu výstupného výkonu rádiostanice R-130 (R-130M), k testovaniu vysielača bez toho, aby sme vyžarovali nejaký výkon do éteru. Používa sa ešte pri bežných a stredných opravách stanice.
Pri meraní sa nasadzuje na anténny tuner R-130M3 a zásadne sa pripojuje namiesto antény označenej ako "tyč".

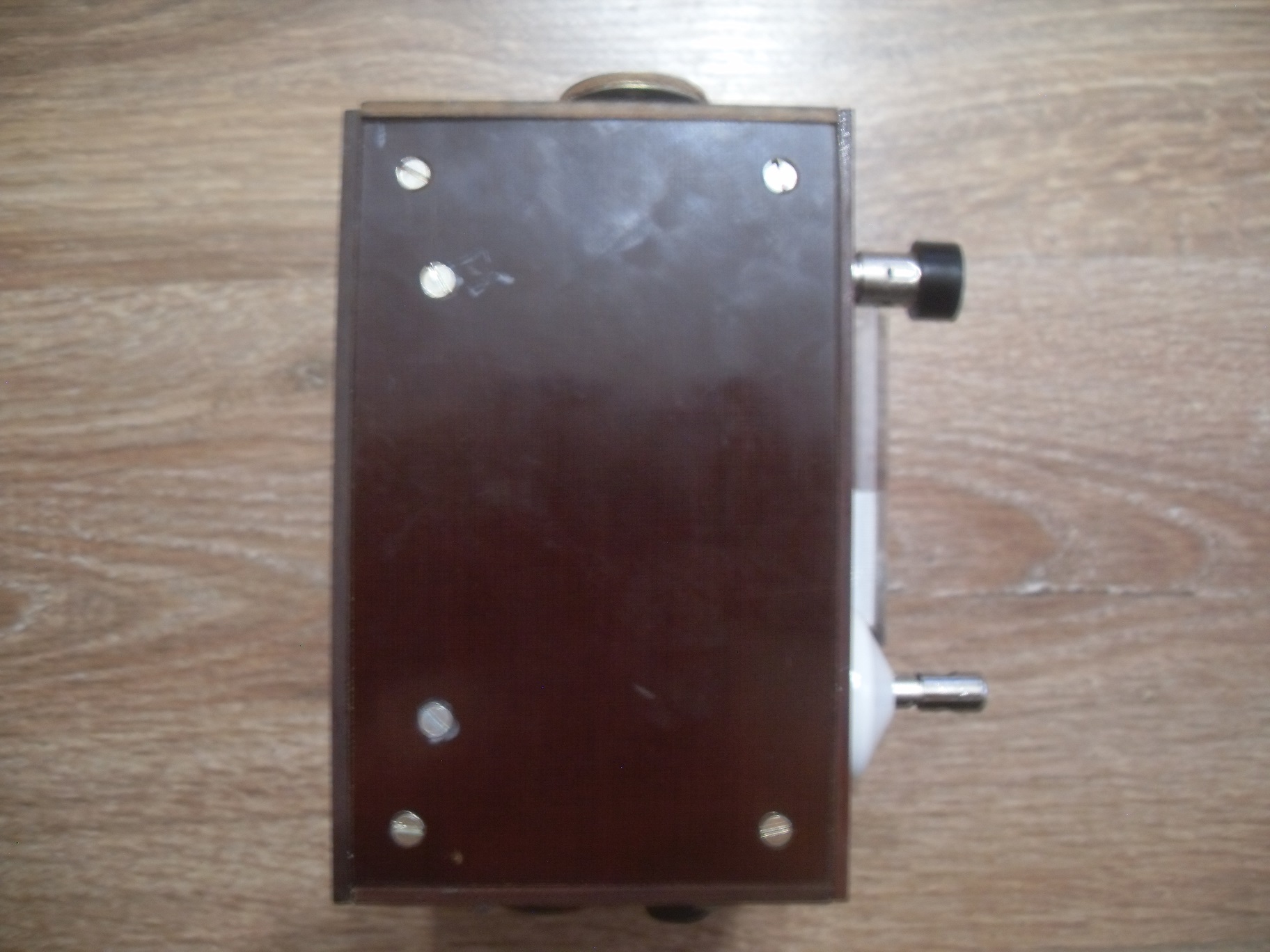

Tento konkrétny kus som zakúpil na inzerát a je maďarskej výroby. Ešte existuje varianta s českými a ruskými popiskami. Zakaždým je to ale škaredá pertinaxová krabička, ktorá vyzerá ako prvý amatérsky výrobok na školských prácach nejakého žiaka. S nesediacimi hranami, medzerami medzi doskami a nakrivo vyvŕtanými dierami :) Asi štandard no....

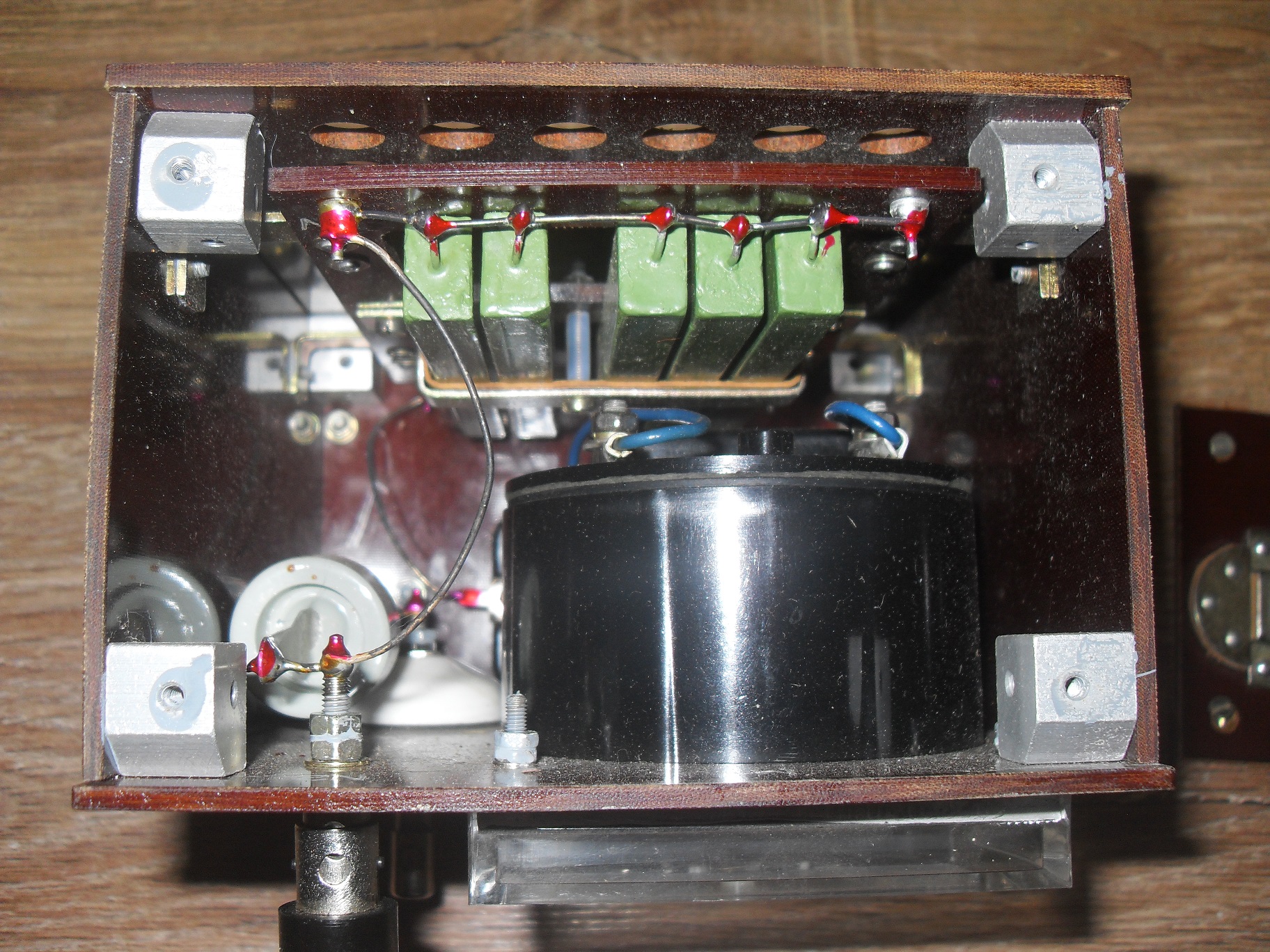

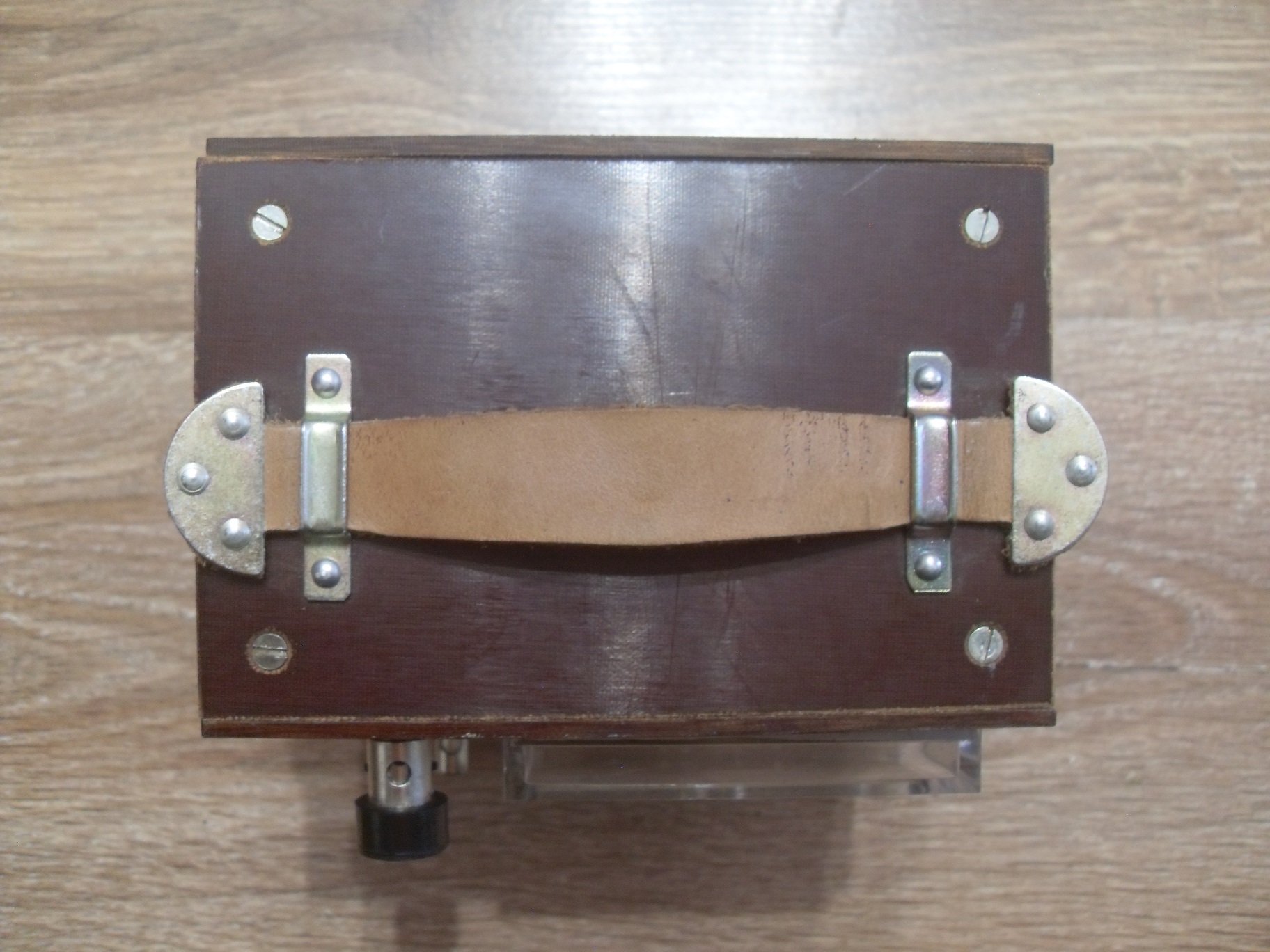

V jednoduchosti sa skladá zo sériovo zapojeného odporu 10Ω (je ich tam viac, zapojených paralelne, no ich výsledná hodnota je takáto), keramického kondenzátora 60pF (v niektorých anténach sú dva kusy zapojené paralelne zase na výslednú hodnotu) a veľkého ručičkového indikátora. Nahore je umiestnený kožený popruh na prenášanie.

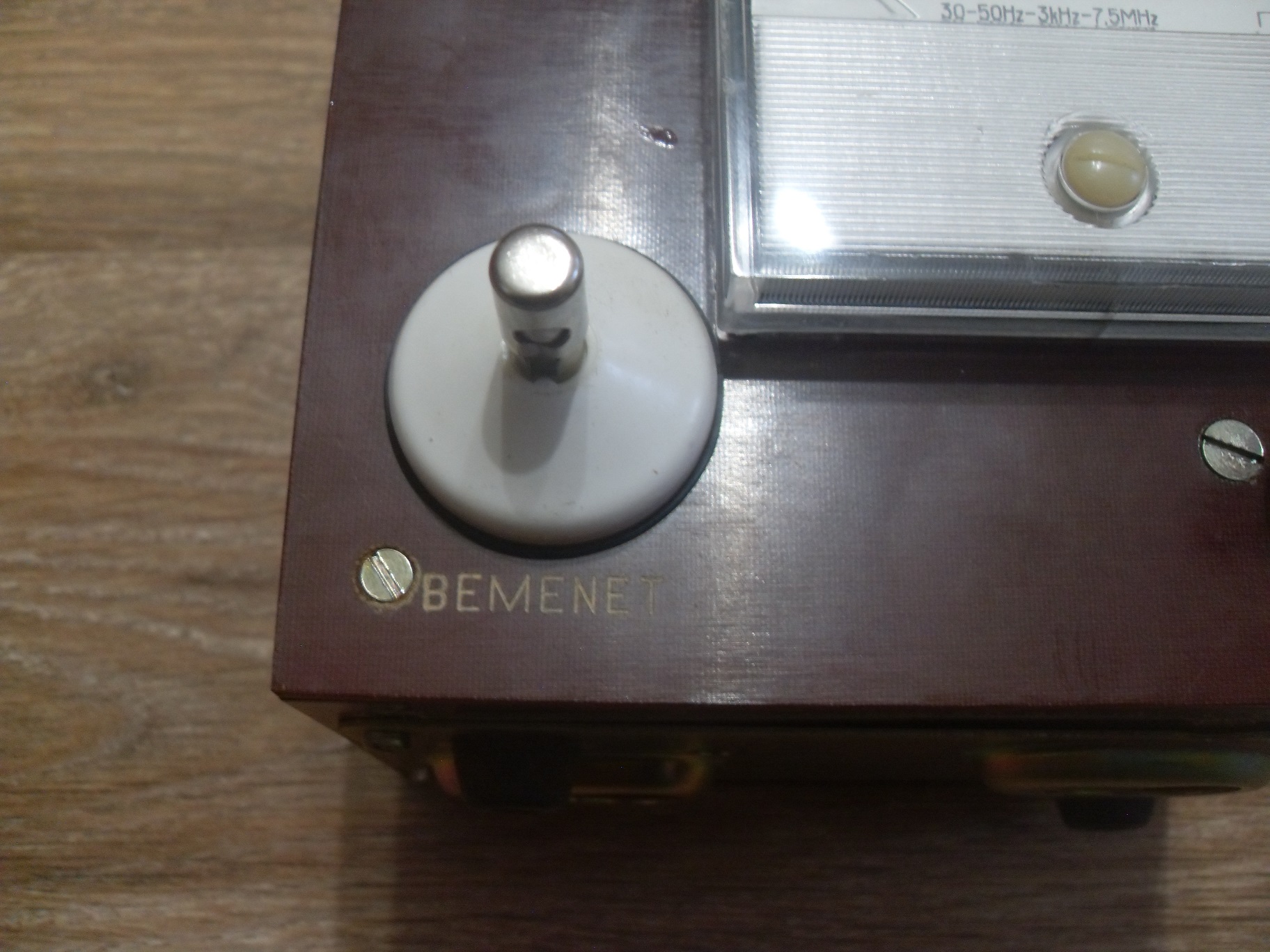

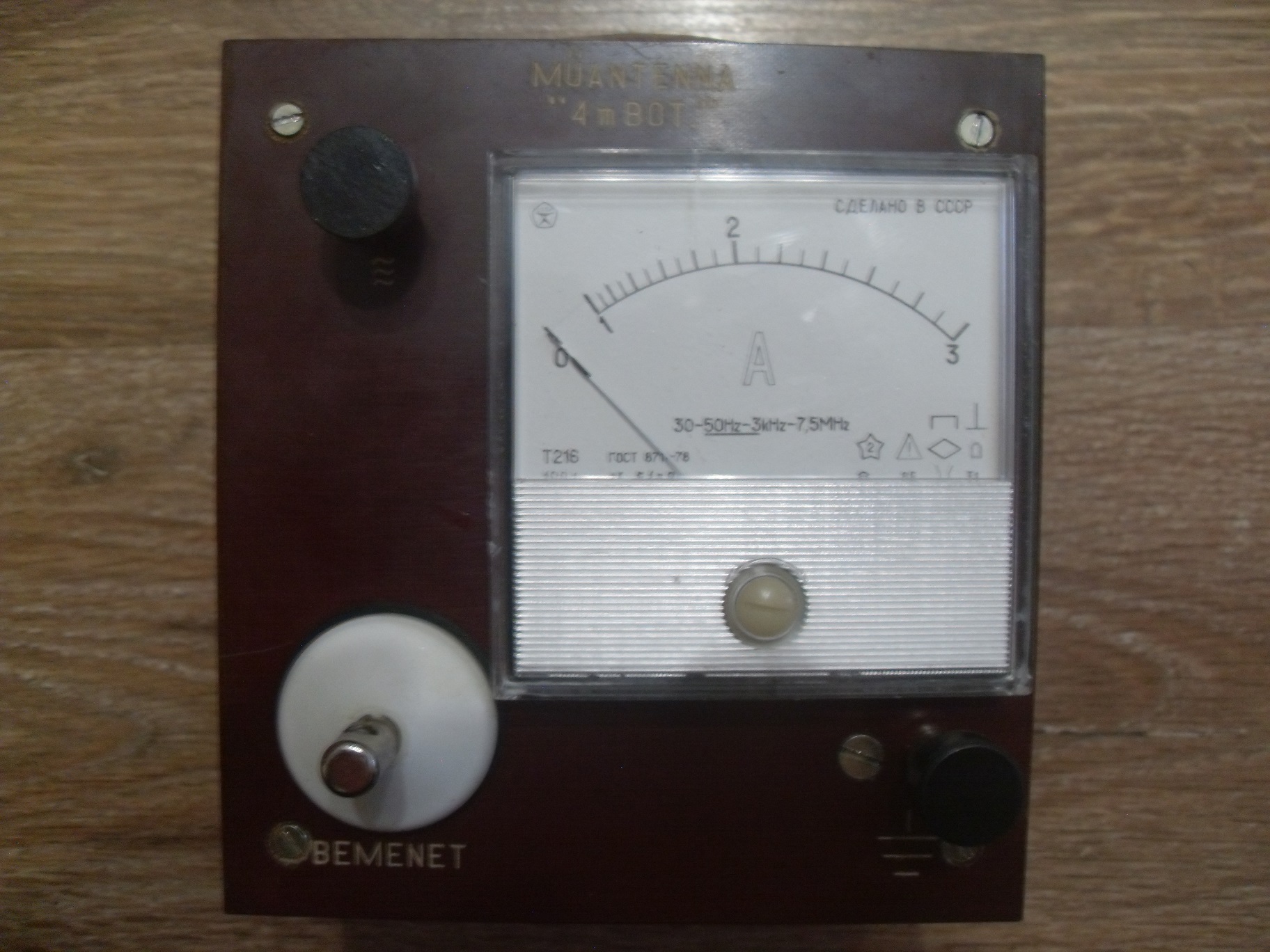

V spodnej časti panelu sa nachádza svorka s veľkým keramickým izolátorom na pripojenie k tuneru, a ukostrovacia svorka. Uprostred je ručičkový indikátor a naľavo od neho je svorka určená k pripojeniu meracieho prístroja na kontrolu (frekvenčný čítač a podobne). Viac ovládacích či pripojovacích prvkov tento prístroj nemá.
Na dne skrinky je montážny plech s dvomi gumovými pätkami slúžiaci k upevneniu na anténny diel R-130M3.
Indikátor neukazuje výkon na anténe, ale iba veľkosť anténneho prúdu v ampéroch. Výkon je potrebné vypočítať, a to pomocou vzorca:
Pa=Ia².Ra
kde: Pa je výkon v umelej anténe
Ia je prúd v A na indikátore umelej antény
Ra je odpor umelej antény (10Ω)
U správne fungujúcej rádiostanice nastavenej na 100% výkon, s tunerom R-130M3 by mal byť výkon v rozmedzí od 12 do 40W, u tankového tuneru by mal byť 10 až 40W.
Pri nastavení výkonu rdst na 20% by mal byť vyžiarený výkon 9 až 30W.
V súprave k umelej anténe sa majú nachádzať ešte aj prívodné vodiče na pripojenie k anténnemu dielu, originály ale nemám...
Edit: tak som zohnal aj tú s ruskými popismi, doplnené fotografie.
