Súprava MRP-4

Pridané: 01.09.2023 / 22:46

Miniatúrny rádiolokačný prátrač MRP-4 je zariadenie ktorým operátor dokáže určovať existenciu pracujúceho rádiotechnického prostriedku vo svojom okolí, zamerať jeho polohu, a pomocou ďalších úkonov je schopný aj približne určiť aj jeho typ.
Prístroj sa vyrábal v podniku TESLA Pardubice,pod kódovým menom "Barbara", môj konkrétny bol vyrobený ako 92.kus v decembri roku 1972 (tieto údaje sa dajú získať aj z výrobného čísla). Používaný bol u dnes už legendárneho útvaru 8280 v Prostějove. Po vyradení z výbroje bol odpredaný do civilného sektoru.

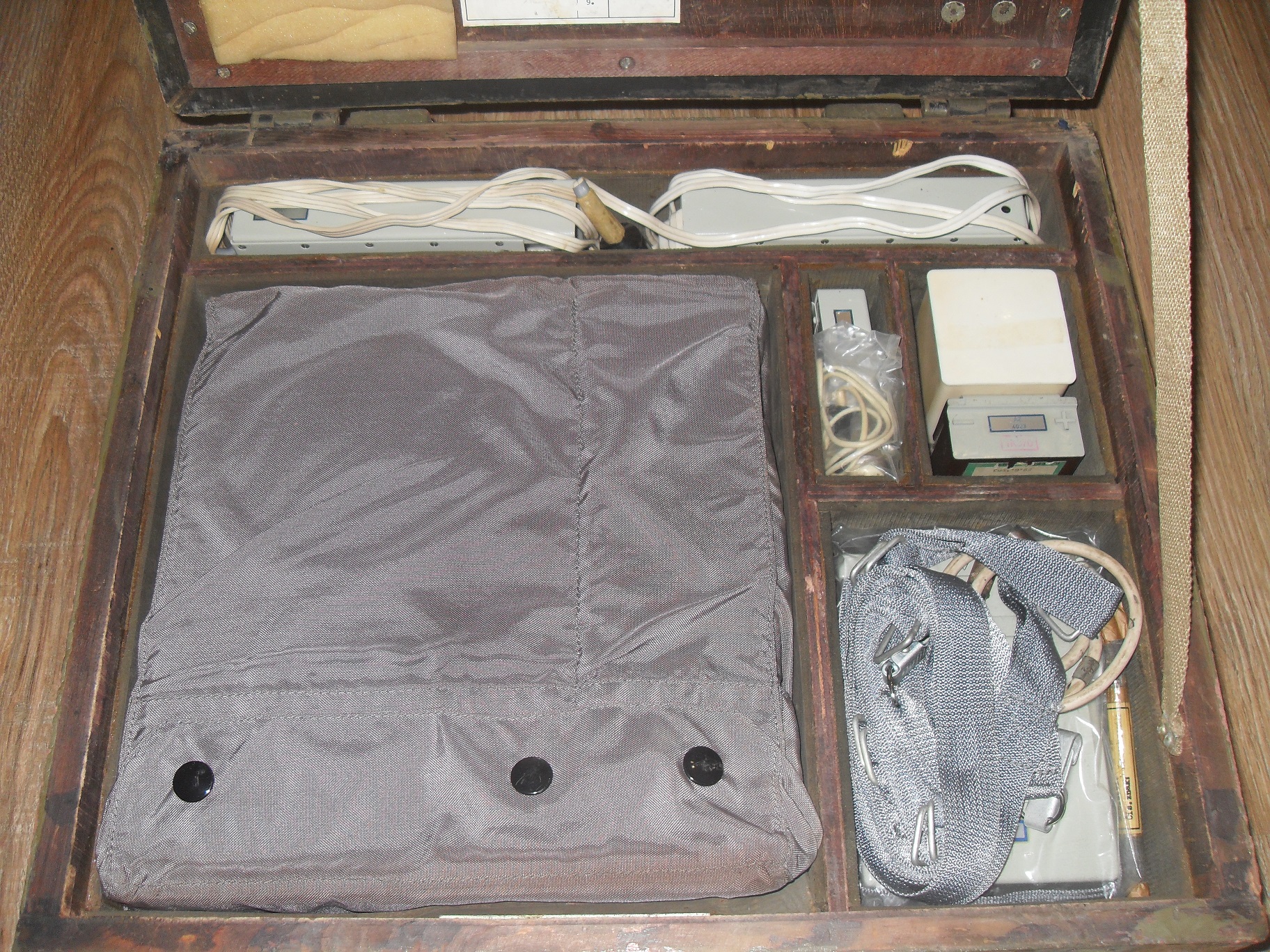

Kompletná súprava je zabalená v drevenej bedni 475x410x120mm o celkovej váhe 17,5kg.Vovnútri sa nachádzajú priehradky s príslušenstvom, dokumentácia, zoznam príslušenstva spoločne s nákresom jeho umiestnenenia a samotná brašňa s MRP-4 a ďalším drobným príslušenstvom.
Prístroj MRP-4 má rozmery 185x245x60mm a jeho váha aj s batériou je cca 3,9kg.
Príjmač je priamozosilnujúci, so vstavanými anténami, vf filtrami, videodetektormi a zosilnovačmi, frekvenčný rozsah je 2,7 až 32cm (takže od cca 1 do 10GHz) v piatich pásmach, odber prístroja je 20mA.
Nakoľko spôsobov a systémov meraní či zisťovania prostriedkov je mnoho a niektoré sú dosť náročné na popis, zabrali by dosť veľa miesta, nebudem tu tieto spôsoby detailne popisovať. Každopádne zameriavať sa dalo na maximum a minimum signálu, na postranné laloky, kývaním, priamo a nepriamo,približovaním, pomocou pomocného oscilátora, meranie otáčok antény atď...

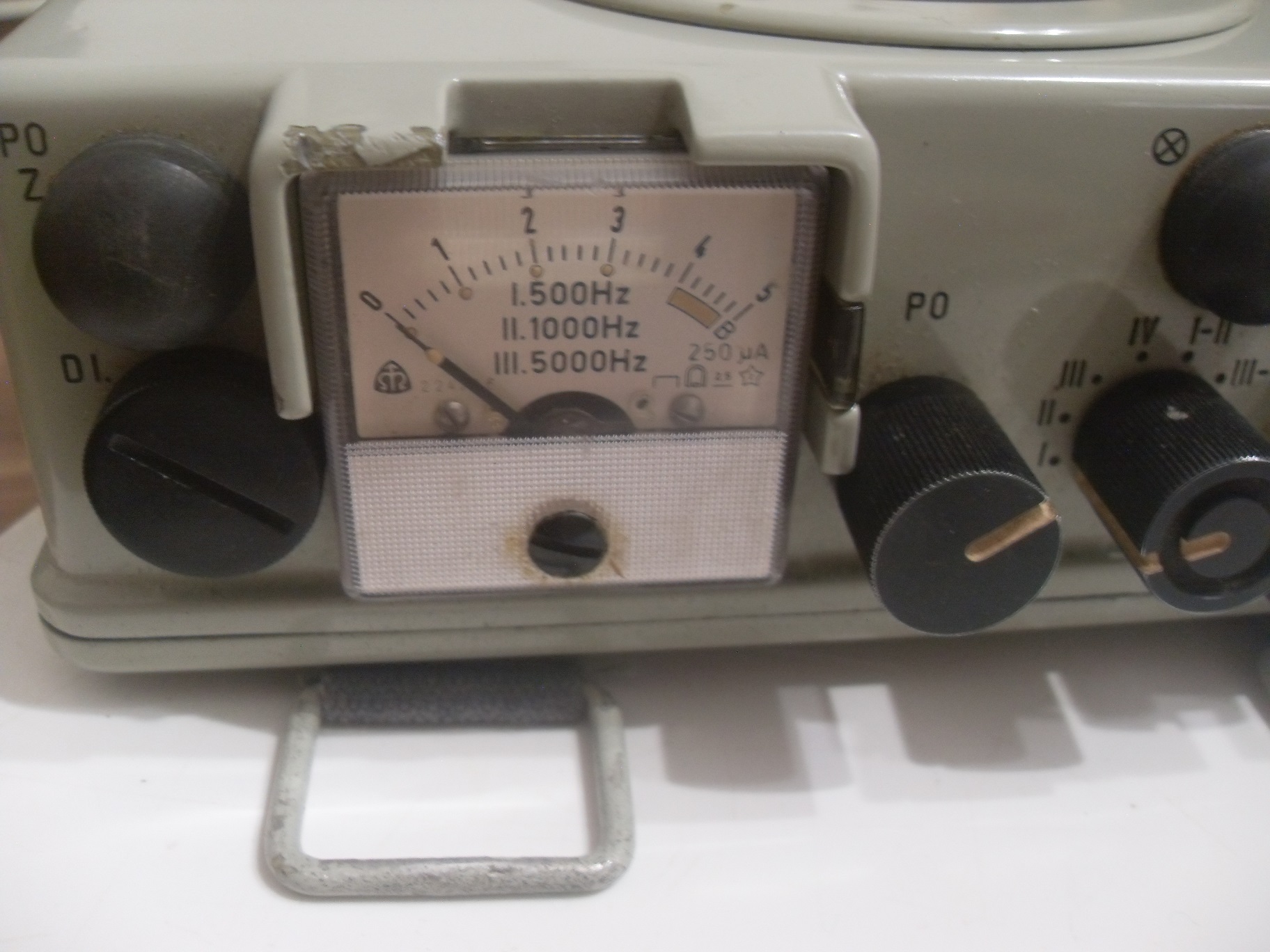

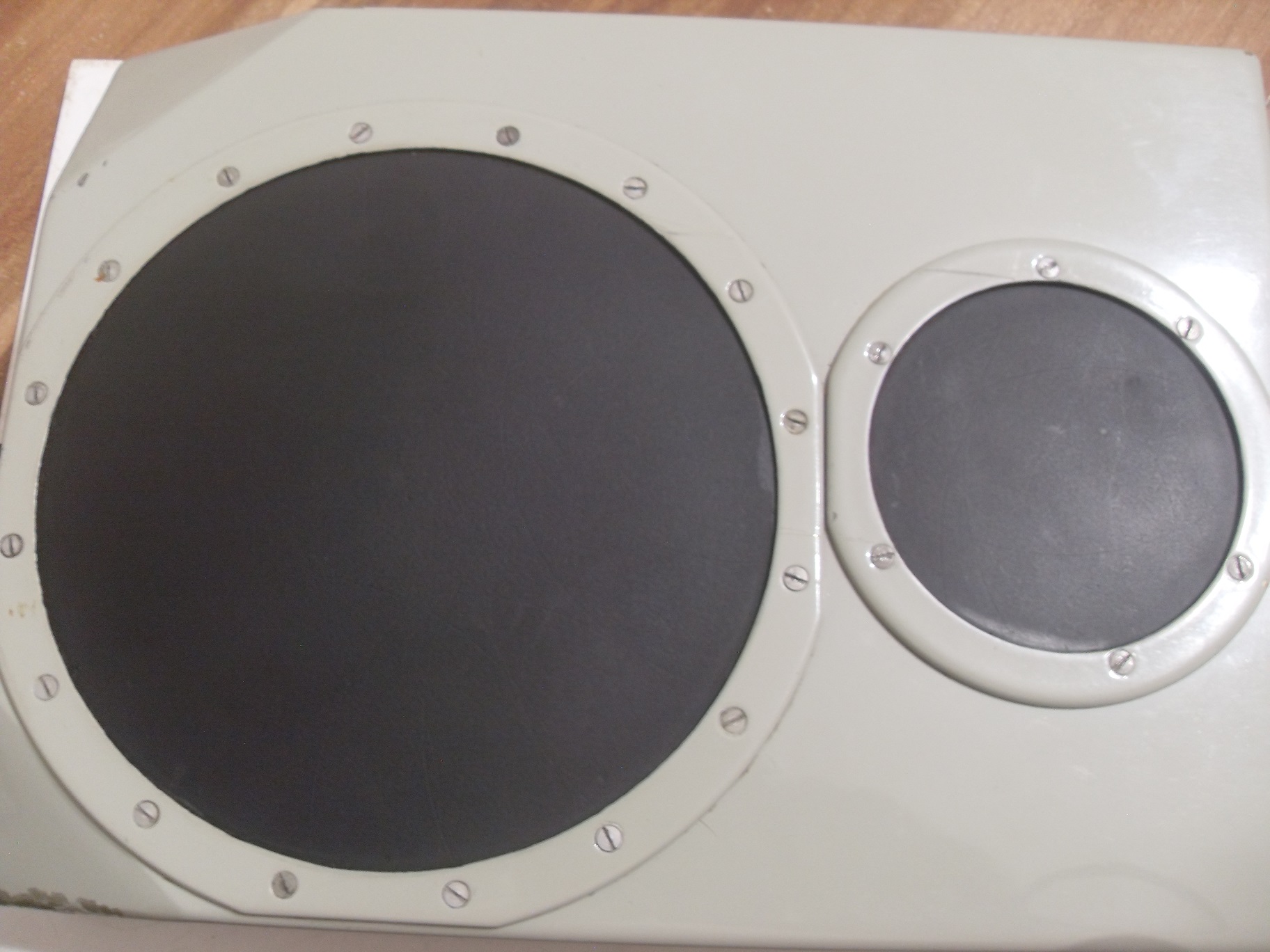

Prístroj sa pri meraní nosil na hrudi, antény sa nachádzajú pod pertinaxovými okrúhlimy krytmi na čelnej stene, vyleptané na plošnom spoji. Na prednom ovládacom paneli sa nachádza odnímateľný ručičkový prístroj, 2 veká detektorov, a tlačidlá:
tlačidlo PO- pre oscilátor a meranie,
tlačidlo Ox- podsvietenia meradla,
prepínač 3-6-12 nastavuje citlivosť,
prepínač V,B,M,500,1000,5000 slúži na vypnutie, test batérie, režimy merania a oscilátora,
točítko PO je ladenie pomocného oscilátora,
prepínač I až IV na prevádzkové rozsahy: I 7,000 - 10,000 MHz
II 3,300 - 7,000 MHz
III 1,900 - 3,200 MHz
IV 1,000 - 1,800 MHz a ich kombinácie
a ďalej je tam konektor na pripojenie slúchadla

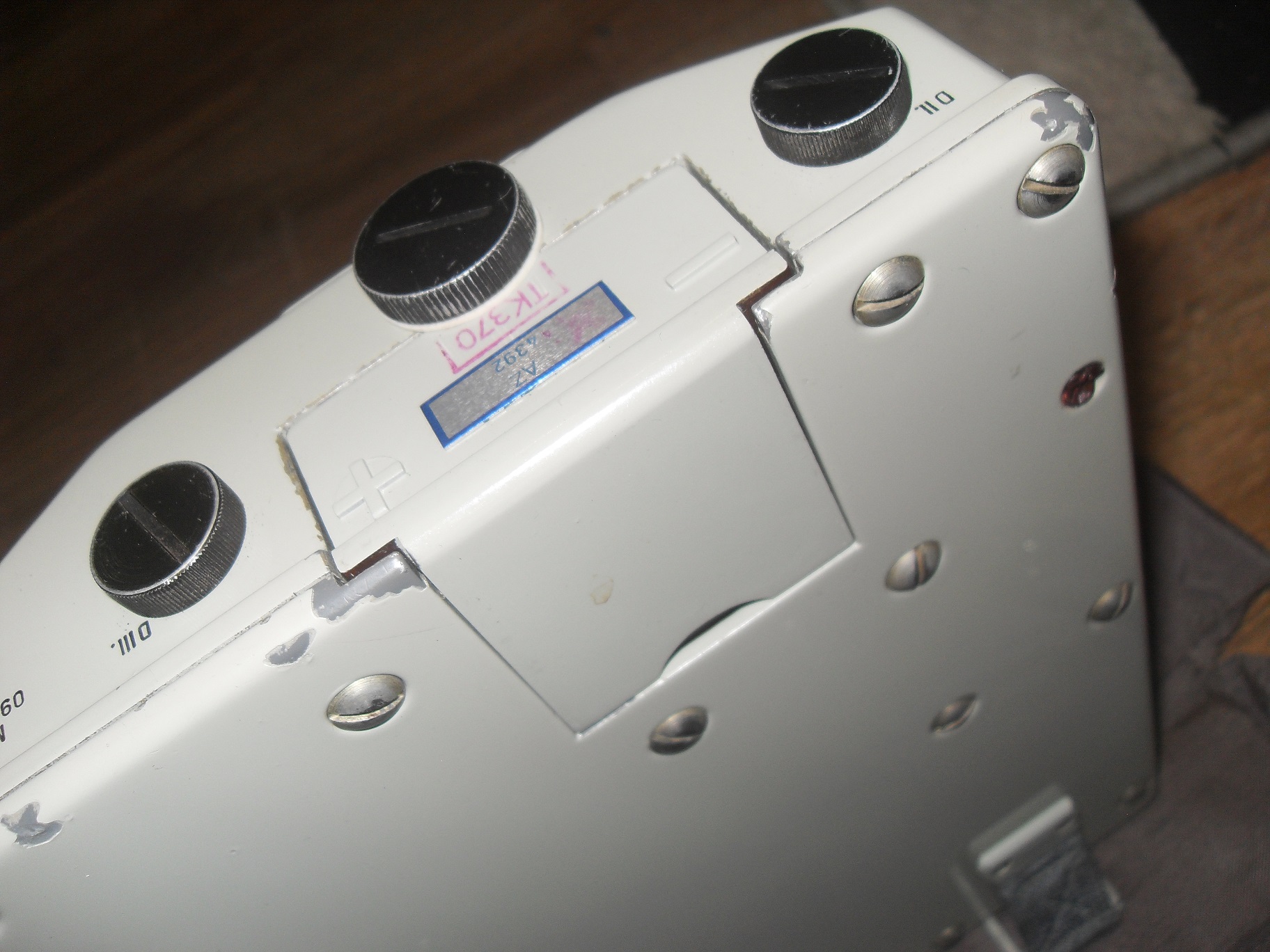

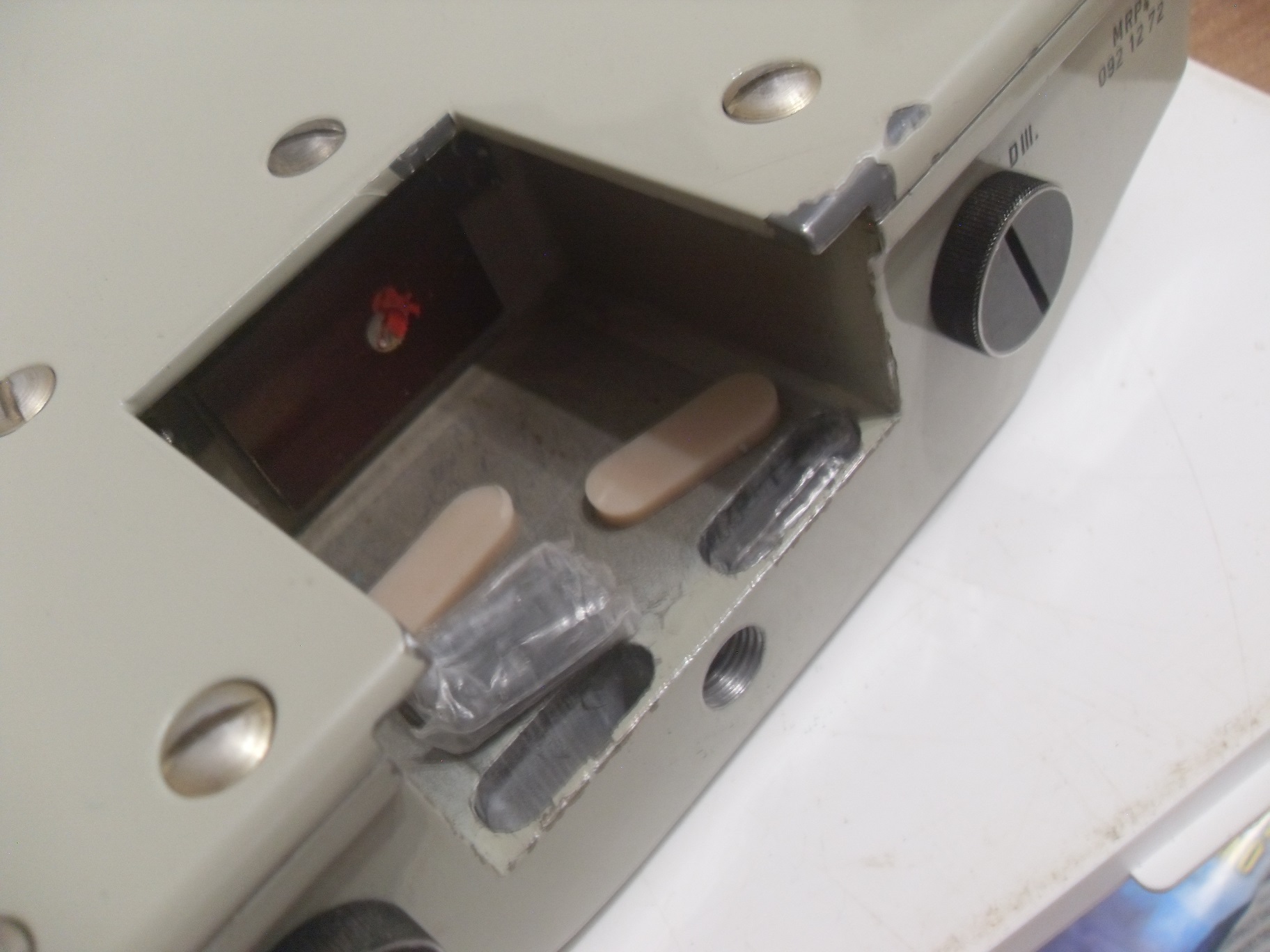

V spodnej časti sa nachádza priestor pre batériu, pod gumovými krytkami sú uložené náhradné diódy (detektory) D608A a ďalšie dve veká s detektormi.

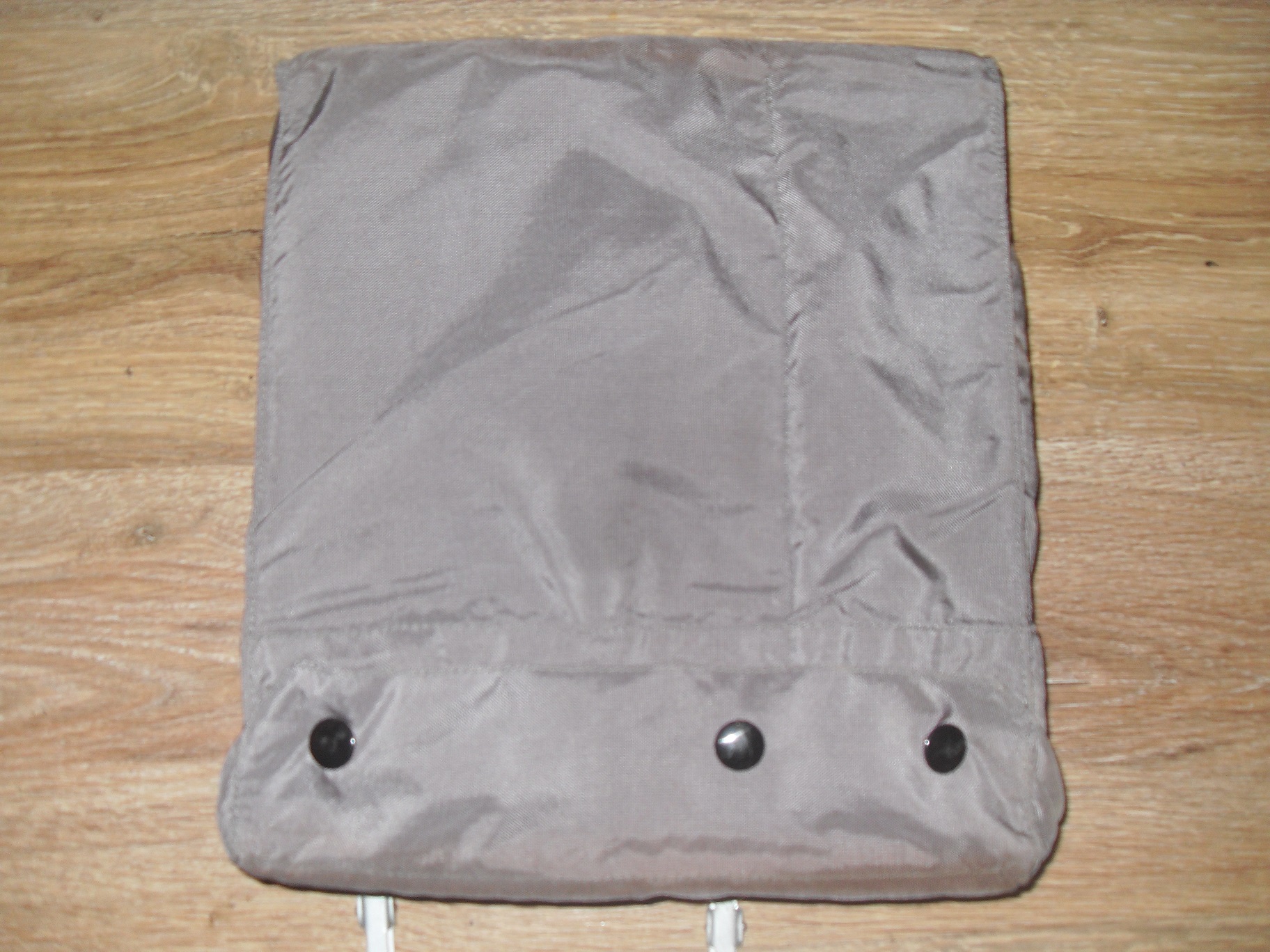

Prístroj sa ukladá a prenáša v plátnennej brašni, spolu s Al plechovou krabicou s ďalším príslušenstvom, to si ale popíšeme kompletne v ďalšom článku.


Fotogaléria (20)
