Ako som už naznačil v pôvodnom článku , zariadenie malo poruchu a nefungovalo tak, ako by malo. Po zapojení s EKD300 sa ukázalo, že tak nejak vôbec nefunguje ľavá polovica LED bargrafu, a vôbec nie je funkčný kanál "A" určený pre ďalekopis.
Meraním a menším testovaním som zistil, že príčinu nefunkčného LED bargrafu je vadný obvod A277D. Druhý, pre pravú polovicu fungoval správne. Ukázalo sa, že najväčší problém nebude samotná výmena, ale jeho zaobstaranie...
Nakoniec som ho po asi týždňovom zháňaní zohnal (pre istotu a do zásoby radšej viac kusov) a vymenil.

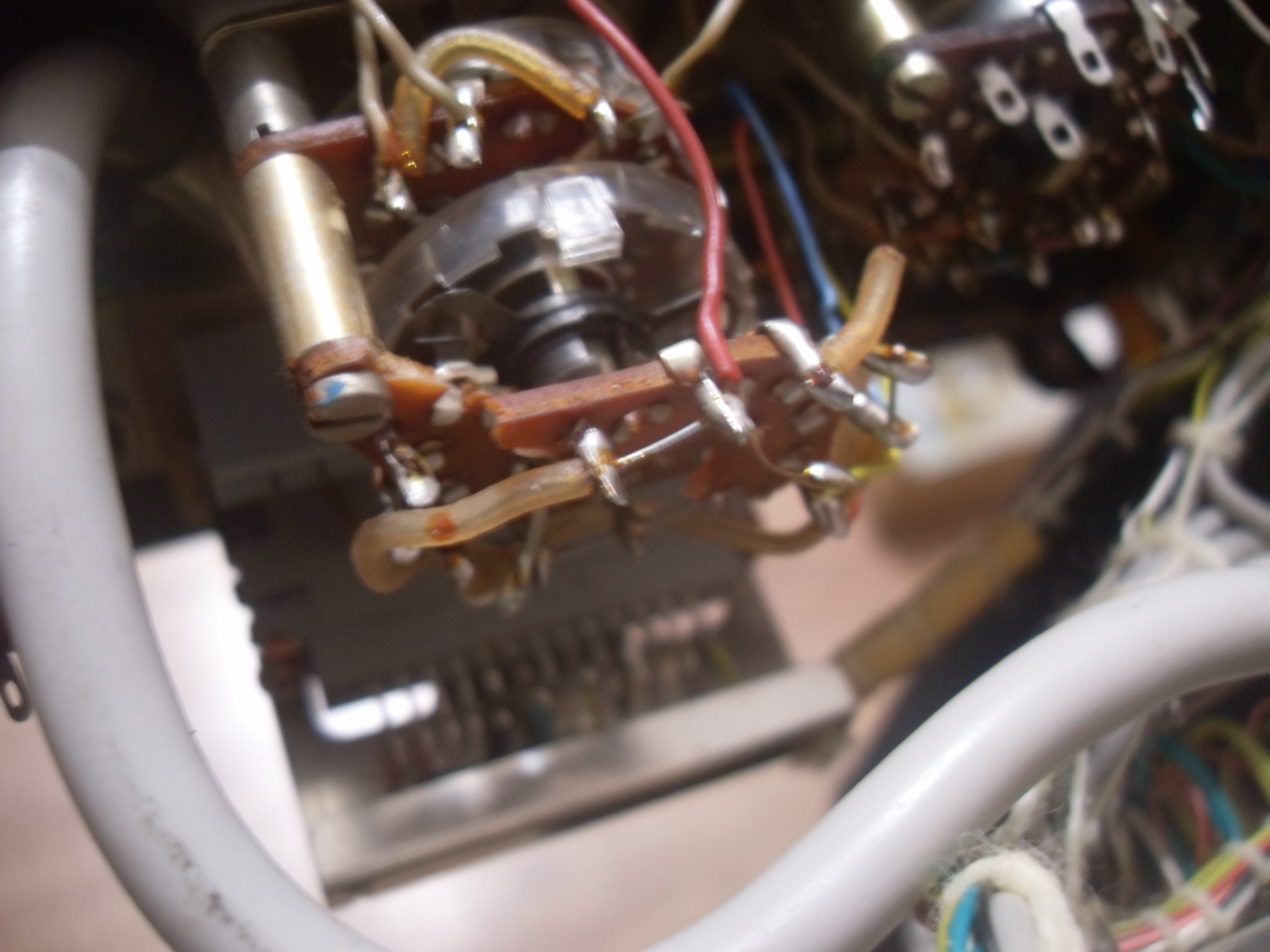

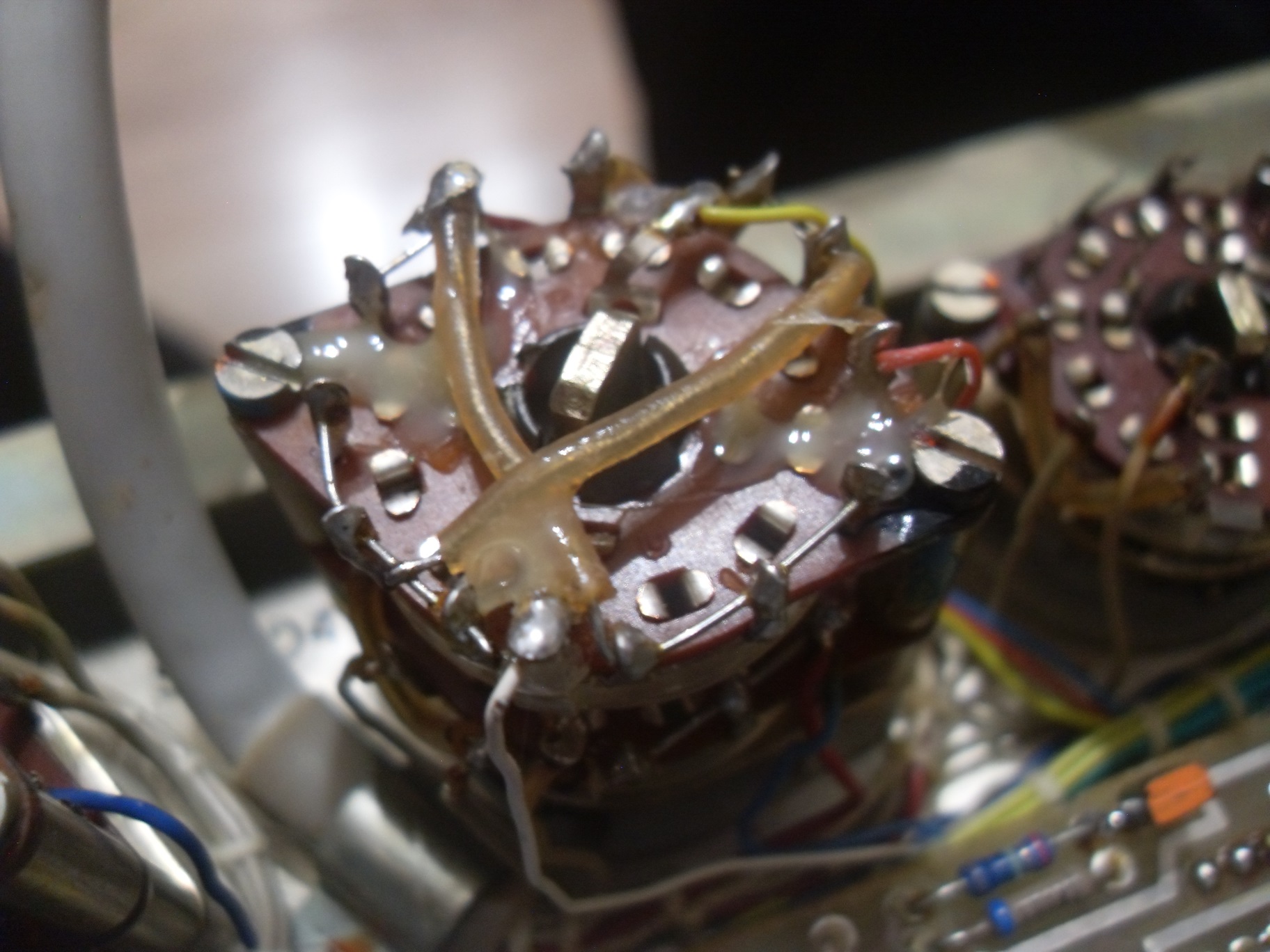

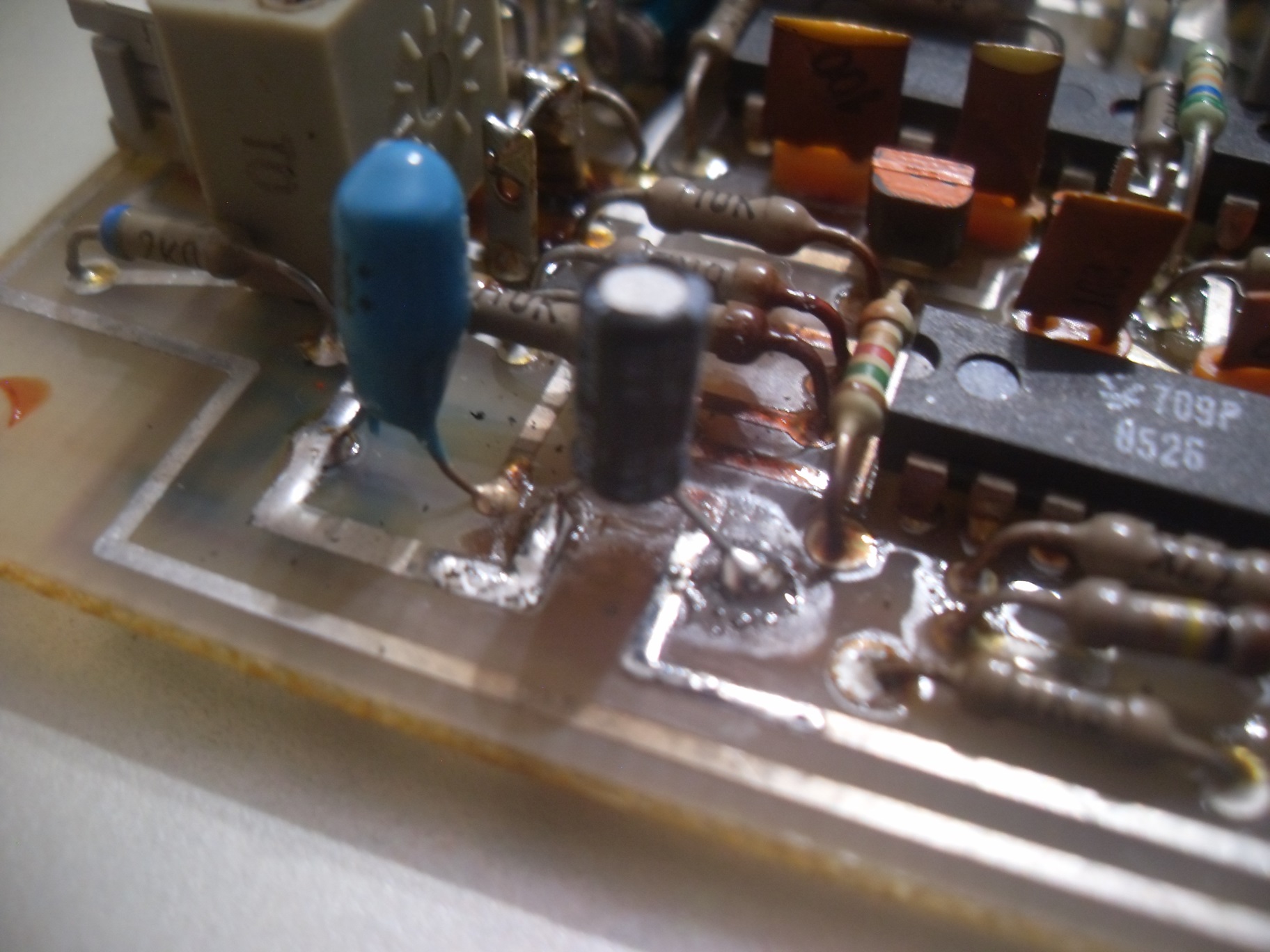

Pri rozoberaní prístroja bolo cítiť spáleninu, takže bolo jasné, že tam už niečo horelo. Na jednom z modulov plošných spojov bol zhorený elektrolytický kondenzátor. Predpokladal som, že on bol príčinou nefunkčného obvodu, ale nebola to pravda. Keďže základom každej opravy, a vlastne aj prvým krokom je, zistiť či je v obvode správne, alebo vôbec nejaké napájanie, šiel som najprv touto cestou. Pretože som k EZ100 zohnal aj dokumentáciu, nebol problém zistiť, kde má byť čo napájané pri akom režime. Patričná doska totiž vôbec nemala napájanie. Keďže zdroj napájania pre dosky je len jeden, a doska kanálu "B" funguje, zostával na vine prepínač. Na príslušnom výstupe, resp. kontakte, ale po prepnutí na kanál "A" nebolo napätie žiadne. Krátky testovací drôtový prepoj napätia na dosku kanálu "A" ukázal, že doska funguje. Po dôkladnej obhliadke vypínača som zistil, že pertinaxová doska nesúca pevné kontakty je prasknutá a drží na prepínači iba silou napružených prívodných vodičov. A pohyblivý spínací kontakt tam tak nejak chýba. Nakoľko cena totožného prepínača na Ebay dosahovala takmer polovicu toho, čo som dal za celé zariadenie, a nedokázal som nájsť nič podobné s potrebným počtom prepínacích polí, vybral som z prepínača vedľa nevyužitý "zbytočný" pohyblivý kontakt a namontoval ho do pôvodného. Prasknutý pertinax s pevnými kontaktmi som zalepil a nakoniec ešte zalial ďalším lepidlom. Vypadá to ako vypadá, ale po tejto oprave už kanál "A" funguje presne ako má...
Viac fotiek z opravy sa tak nejak nevyhotovilo...
