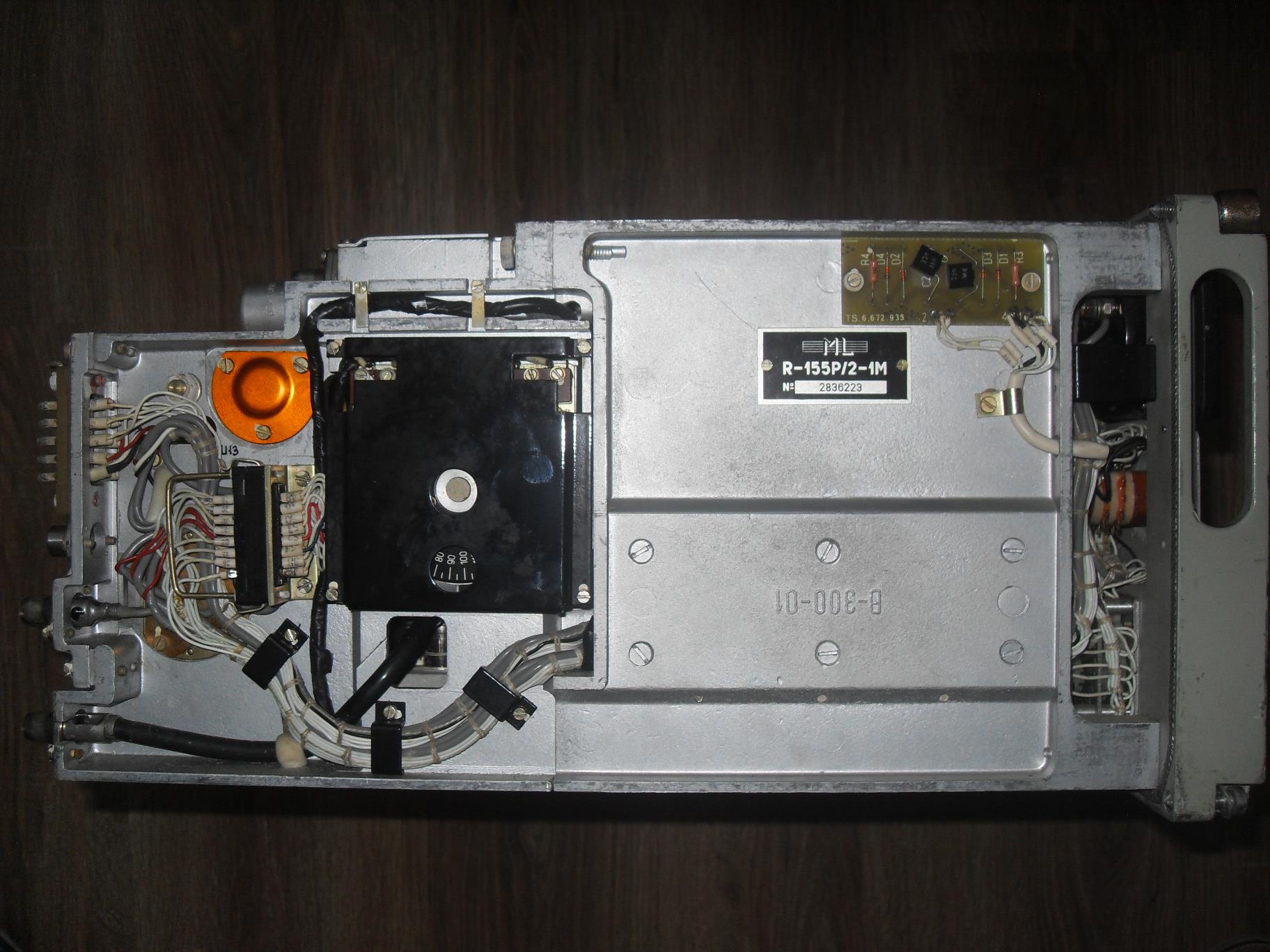

Blok označený ako 2-1M slúži ako hlavný príjmací kanál príjmača R-155P. Vykonáva vstupnú filtráciu a zosilnenie signálu, funguje ako superheterodyn s dvomi medzifrekvenciami: 950–1950 kHz a 128kHz. Blok priamo obsahuje obvody a detektory pre základný posluch nemodulovanej telegrafie (CW / AM telegrafia) a klasickej amplitúdovej telefónie (AM) a distribuuje príjmaný signál do ďalších blokov. Pomocou tohto bloku sa do plnej funkcie zapína blok 1-0M.
Tu bola diagnostika a riešenie závady vcelku jednoduchá.

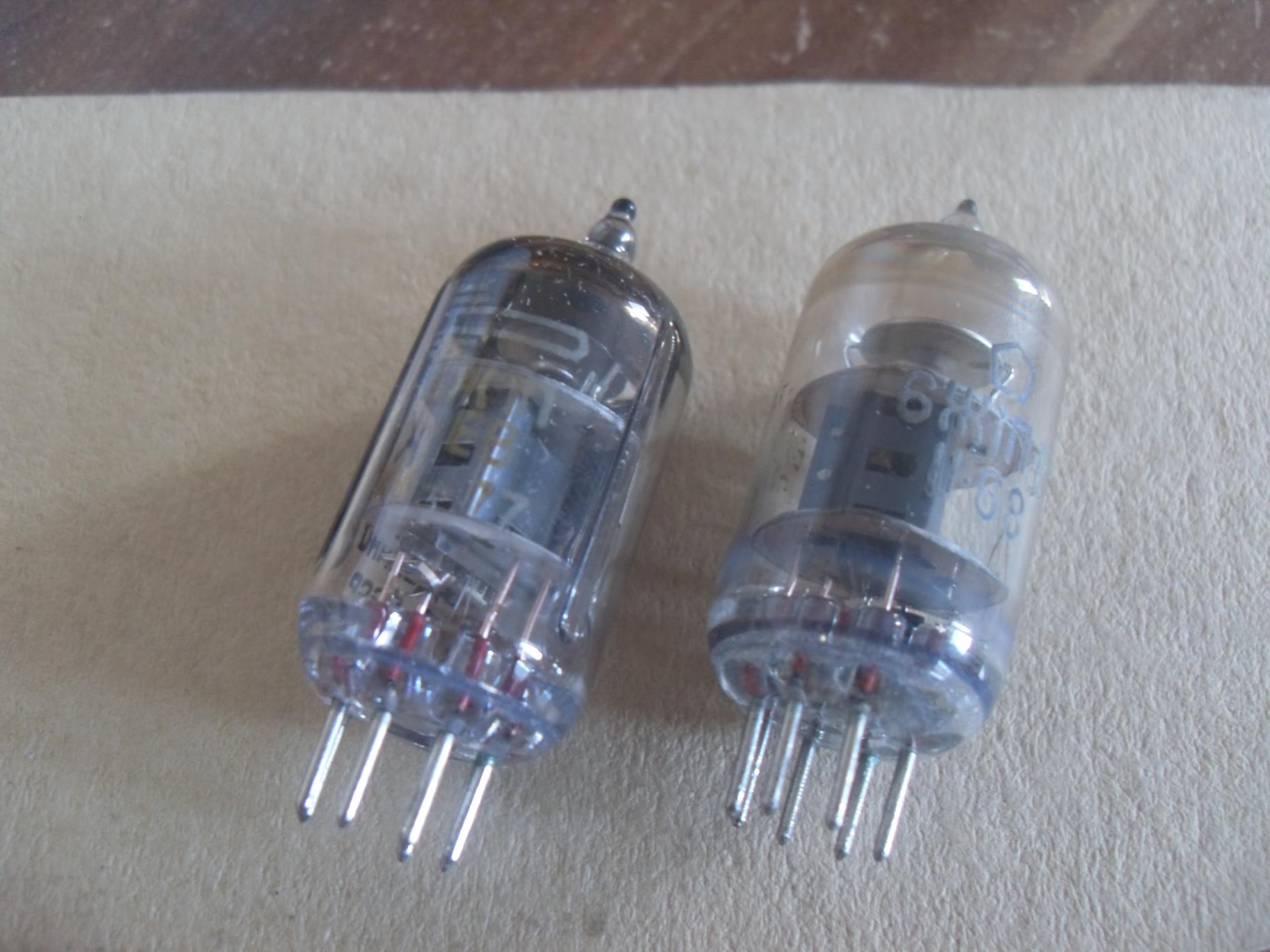

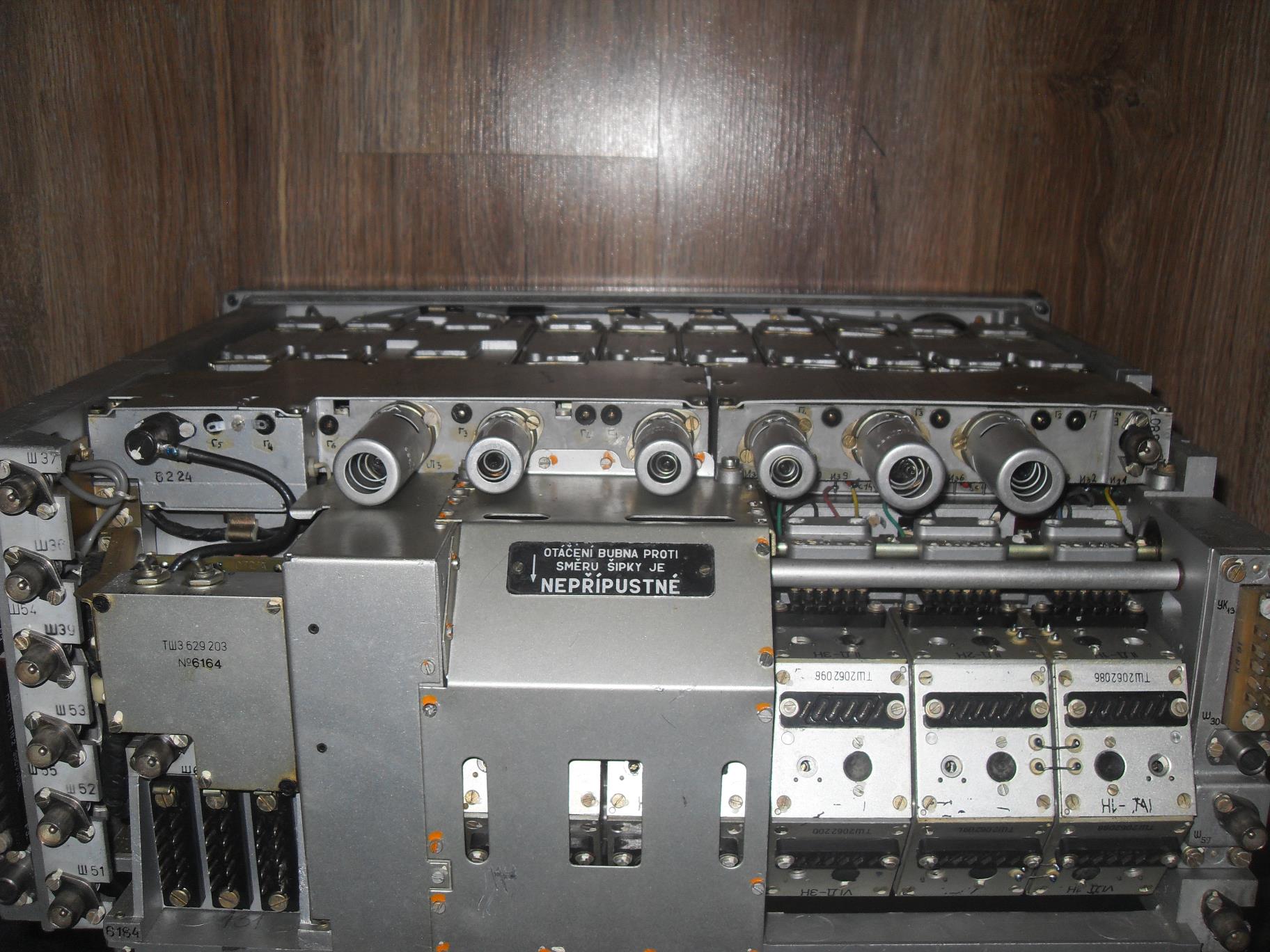

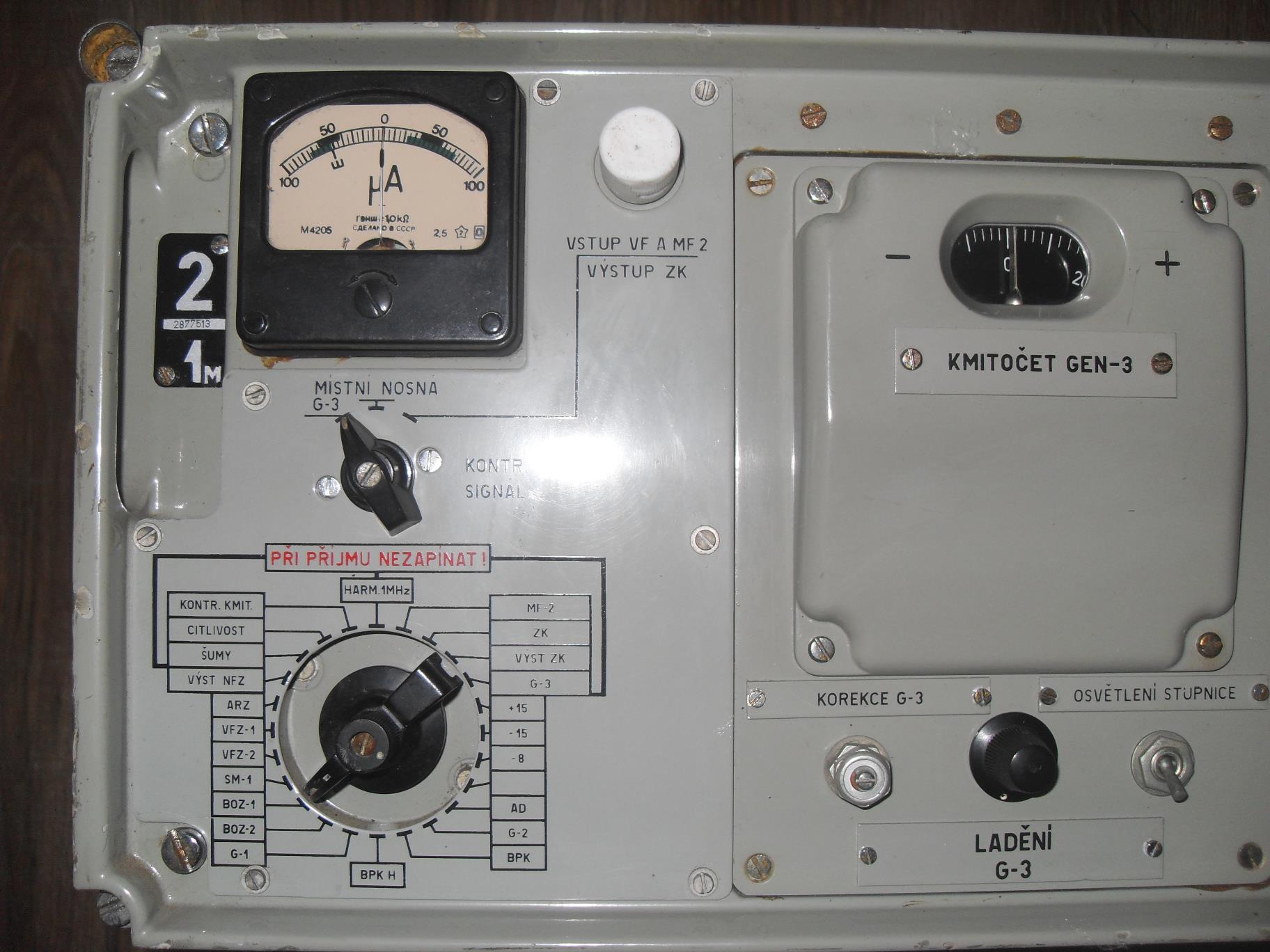

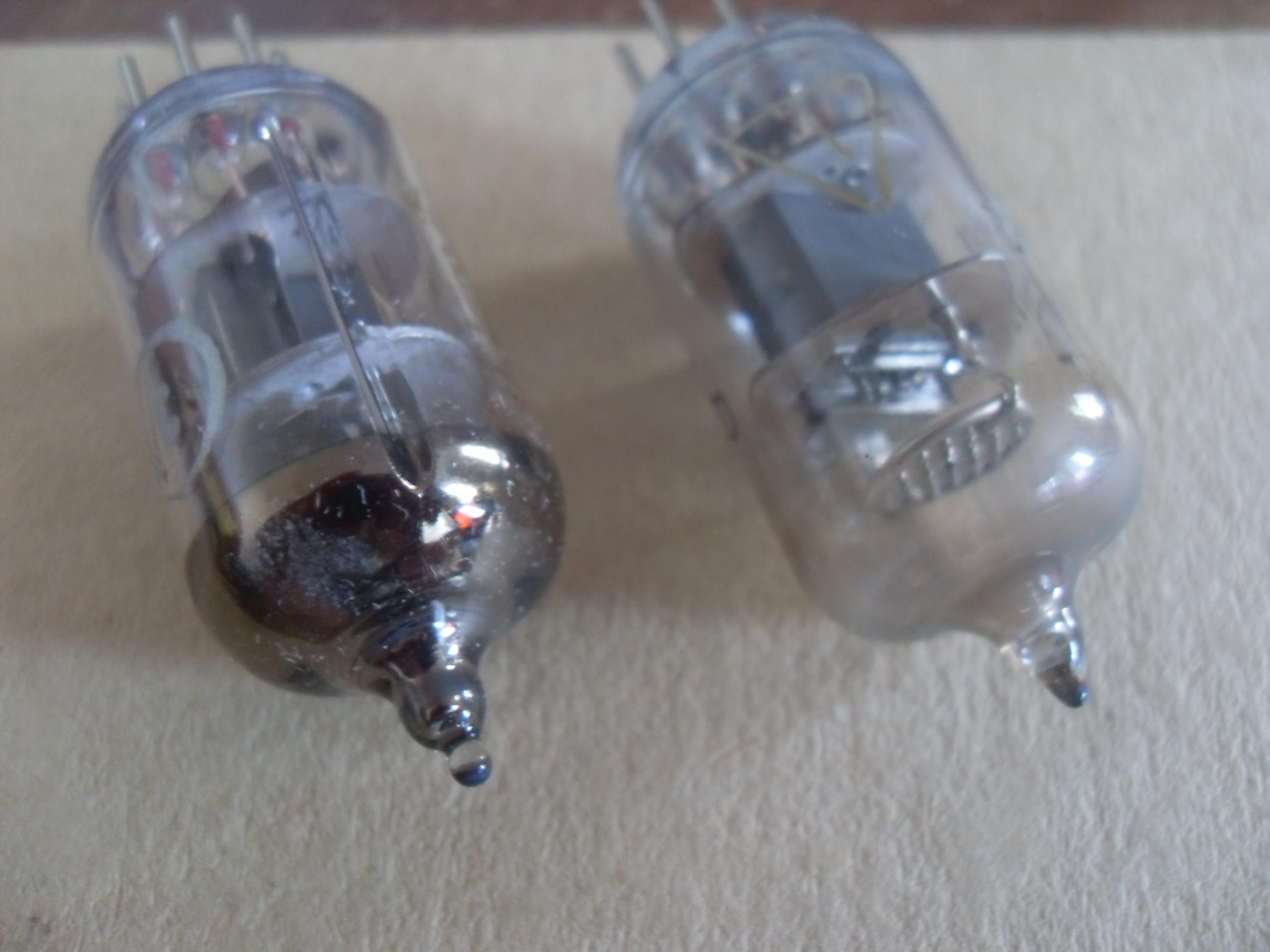

Na bloku som samozrejme tak ako aj na ostatných, vyčistil všetky kontakty, vrátane tých pozlátených na karuseli. Príjem naladeného signálu bol nejaký divný, zoslabený. Kontrolné meranie pomocou vstavaného ručičkového meracieho prístroja ukázalo, že hodnota "BOZ-1" je pod hlboko pod stanoveným rozsahom. Stačilo naštudovať schému a ukázalo sa, že meria katódový prúd elektrónky E1 v bloku 1. zmiešavača (SM-1). Už na prvý pohľad po demontáži bolo jasné že elektrónka 6Ž1P-EV je vadná. Spodná časť bola ako keby zadymená, a tak nejak tam chýbal geter. Jasný príznak toho, že do elektrónky vnikol vzduch (pravdepodobne okolo jedného zoxidovaného vývodu). Našťastie v súprave náhradných dielov elekrónky sú, tak som ju nemusel niekde zháňať a čakať na doručenie. Po výmene sa už kvalita signálu rapídne zlepšila. Na fotke je porovnanie novej (vľavo) a starej vadnej elektrónky (vpravo).

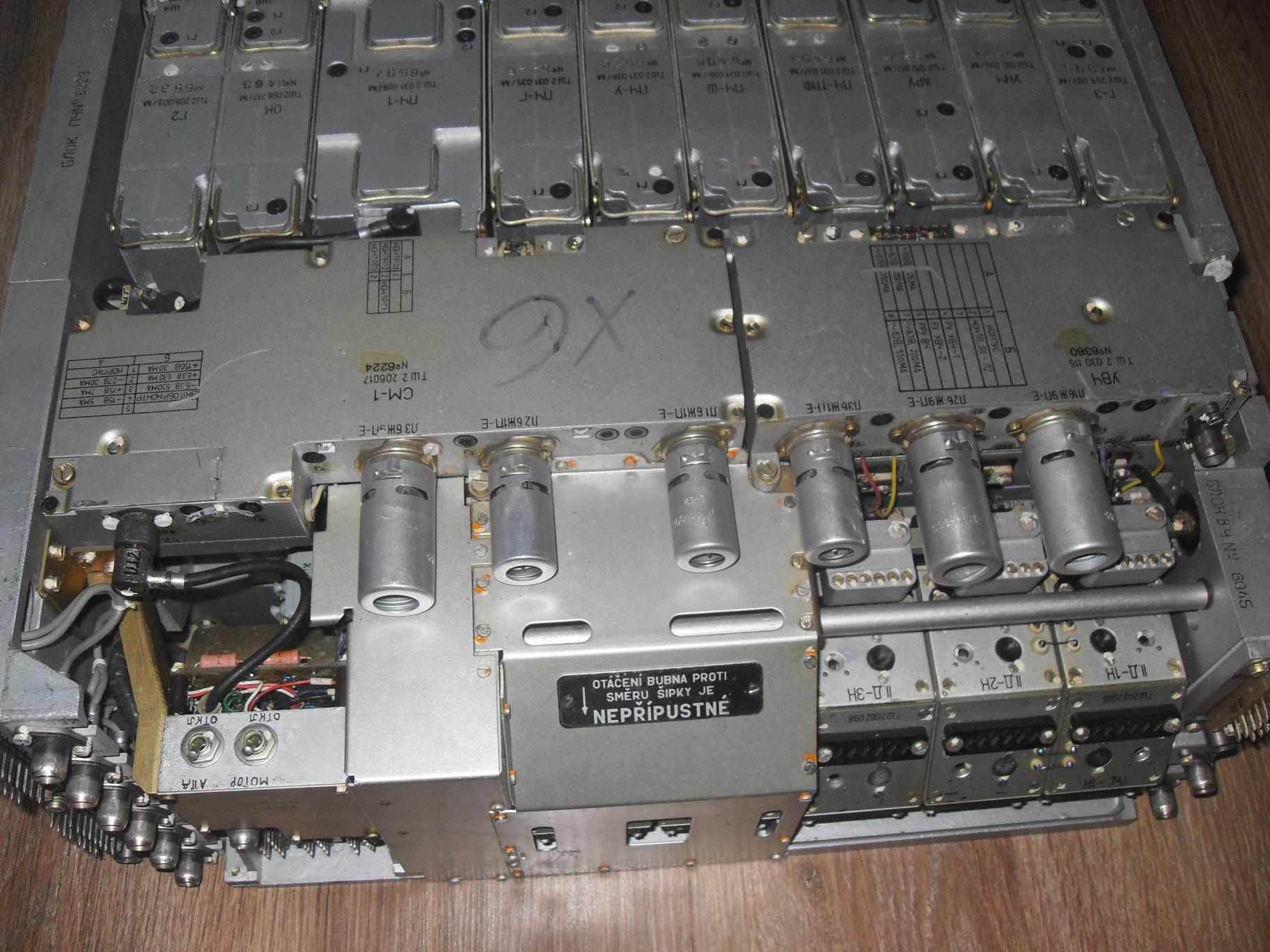

Ešte som vymenil vypálené žiarovky na podsvetlení stupnice G-3 a premazal prevodovku na karuseli.
Príjem DPP a HPP cez blok 4-0M ale nejak haproval...
