Táto časť príjmača slúži na príjem automatickej telegrafnej prevádzky a aj na príjem sluchom. Zabezpečuje základnú filtráciu prijatého signálu, jeho detekciu, dešifrovanie, vytvarovanie výstupných signálov, príjem telegrafie F1 s frekvenčným zdvihom 250Hz a 500Hz a pomocou záznejového oscilátora sluchom a taktiež kontrolu príjmaných ďalekopisných signálov sluchom.

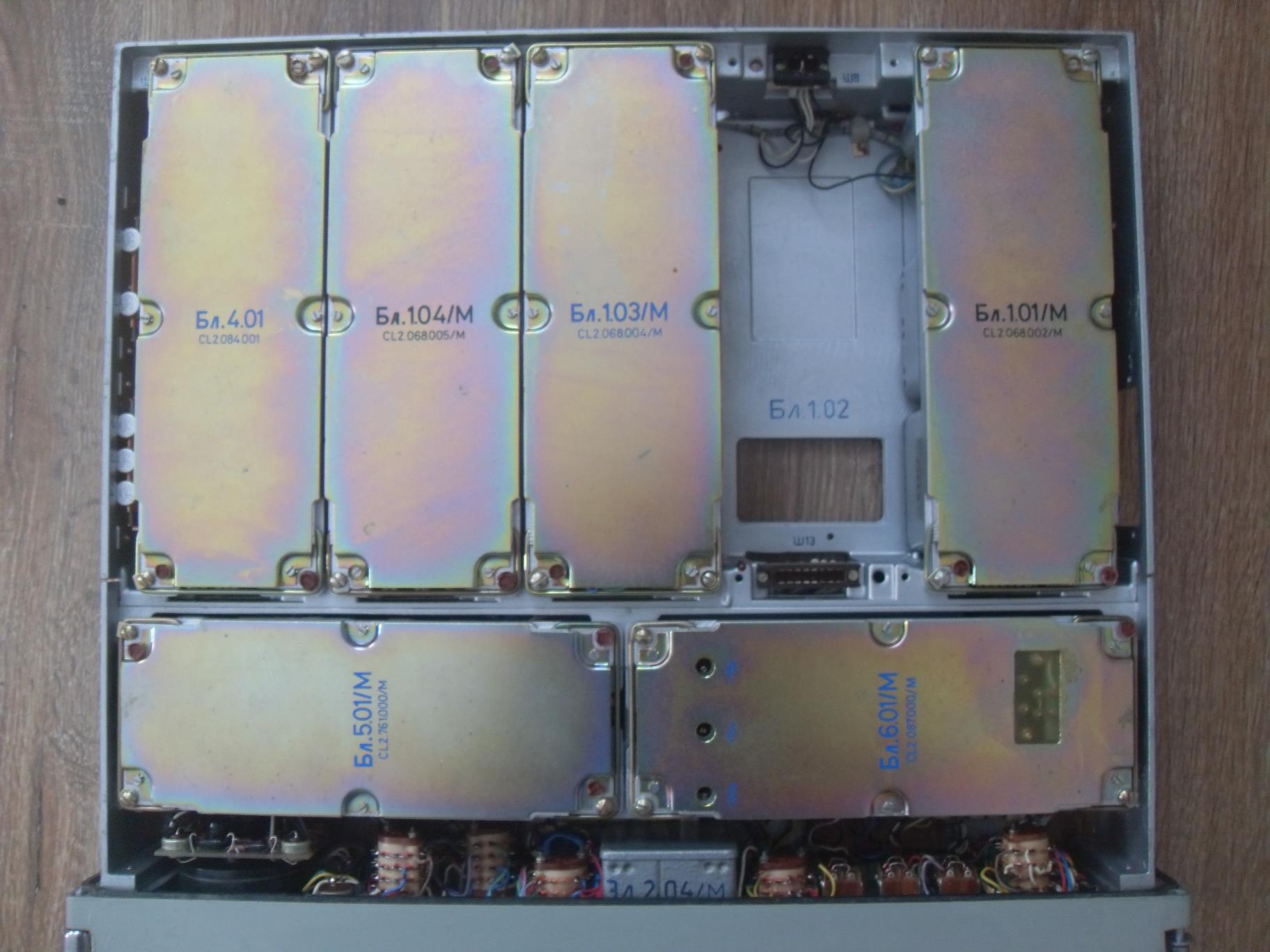

Prístroj vyzerá, že tam jeden blok chýba, ale je to iba zdanie, je kompletný. Taktiež obsahuje vlastný napájací blok a merací prístroj pre kontrolu parametrov.

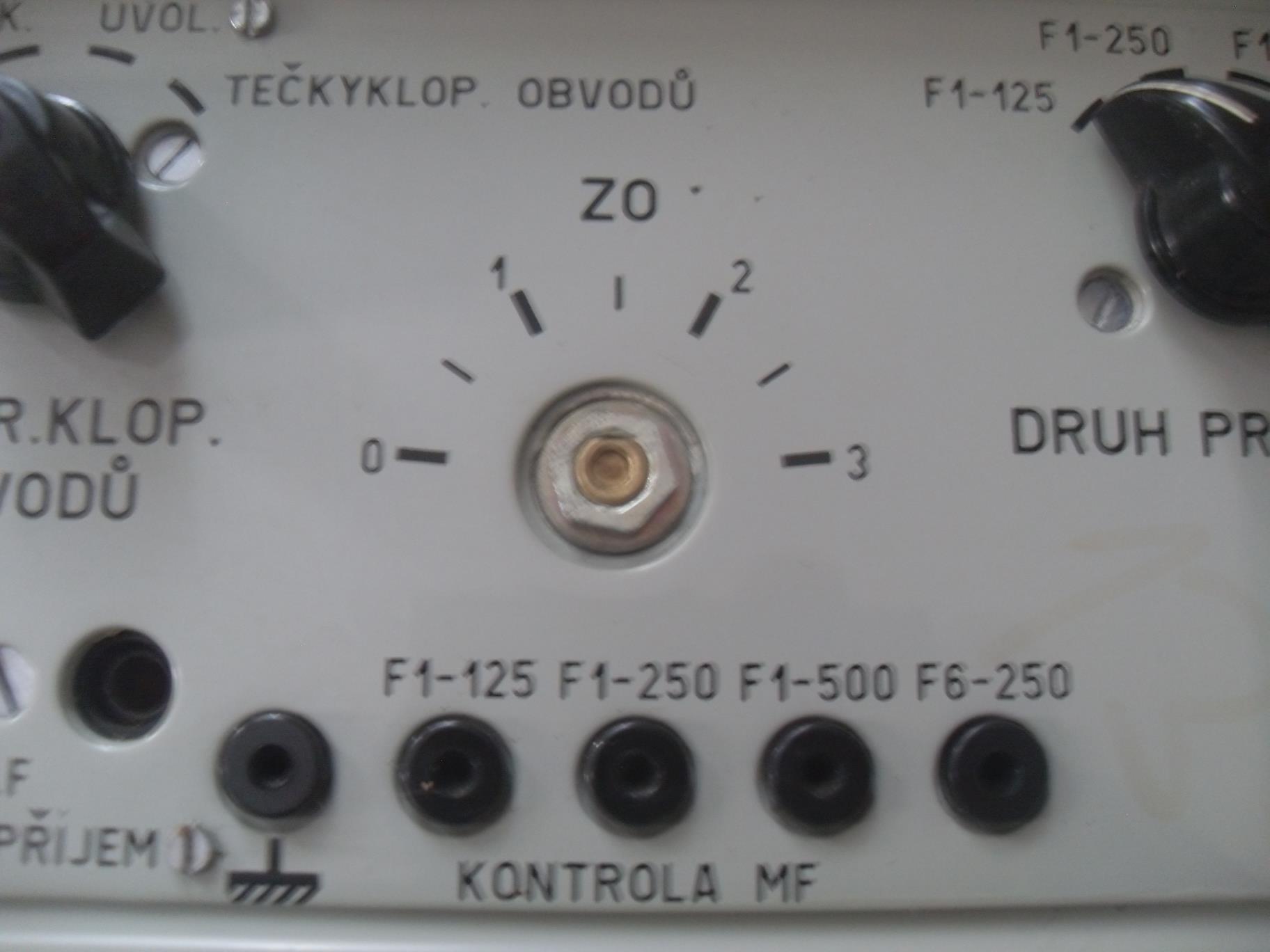

Bohužiaľ má zlomenú hriadeľku a chýbajúci ovládací gombík pre nastavenie záznejového oscilátora (ZO). Tu očakávam technický problém, nakoľko ide o hriadeľku ladiaceho kondenzátora, ktorý je umiestnený v tienenom plechovom bloku. Bojím sa toho, že sa mi ho nepodarí zohnať (v schémach nie je hodnota, a nemám k dispozícii katalóg súčiastok). Neviem tiež, či sa mi nejak podarí nadpojiť sa na pôvodnú hriadeľku, ak nový kondenzátor nezoženiem.
Parametre som meral, okrem nemožnosti nastavovať záznej tam nejak nevyskočila žiadna závada. Tak uvidíme, do opravy sa pustím až po doriešení a nastavení iných, dôležitejších blokov.
