Ďalšia závada, ktorá sa ukázala pri testovaní a pozorovaní bloku 1-0M súvisela s funkčnosťou "ultrabrutál" presného poľského oscilátora, resp. jeho termostatu.

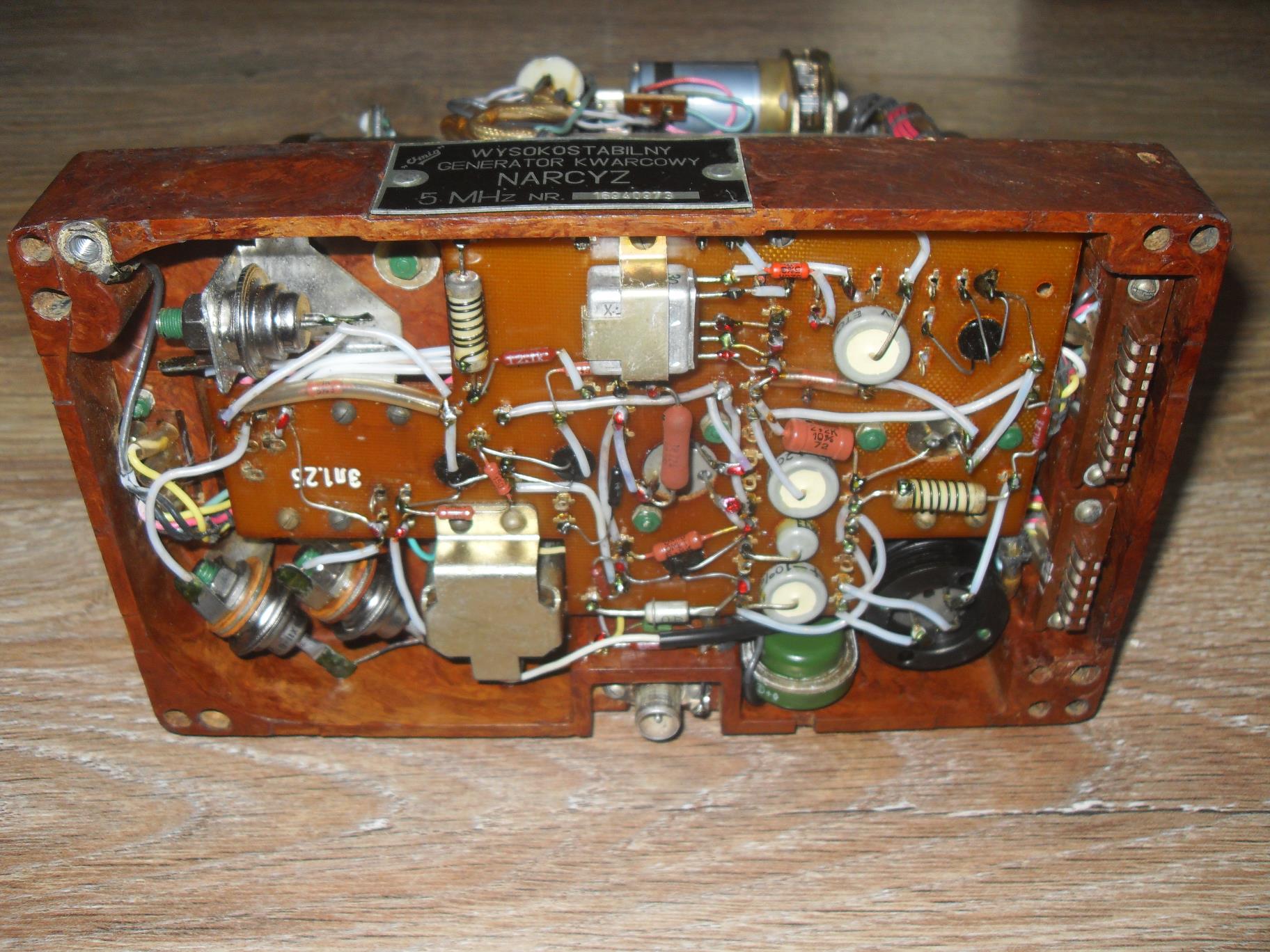

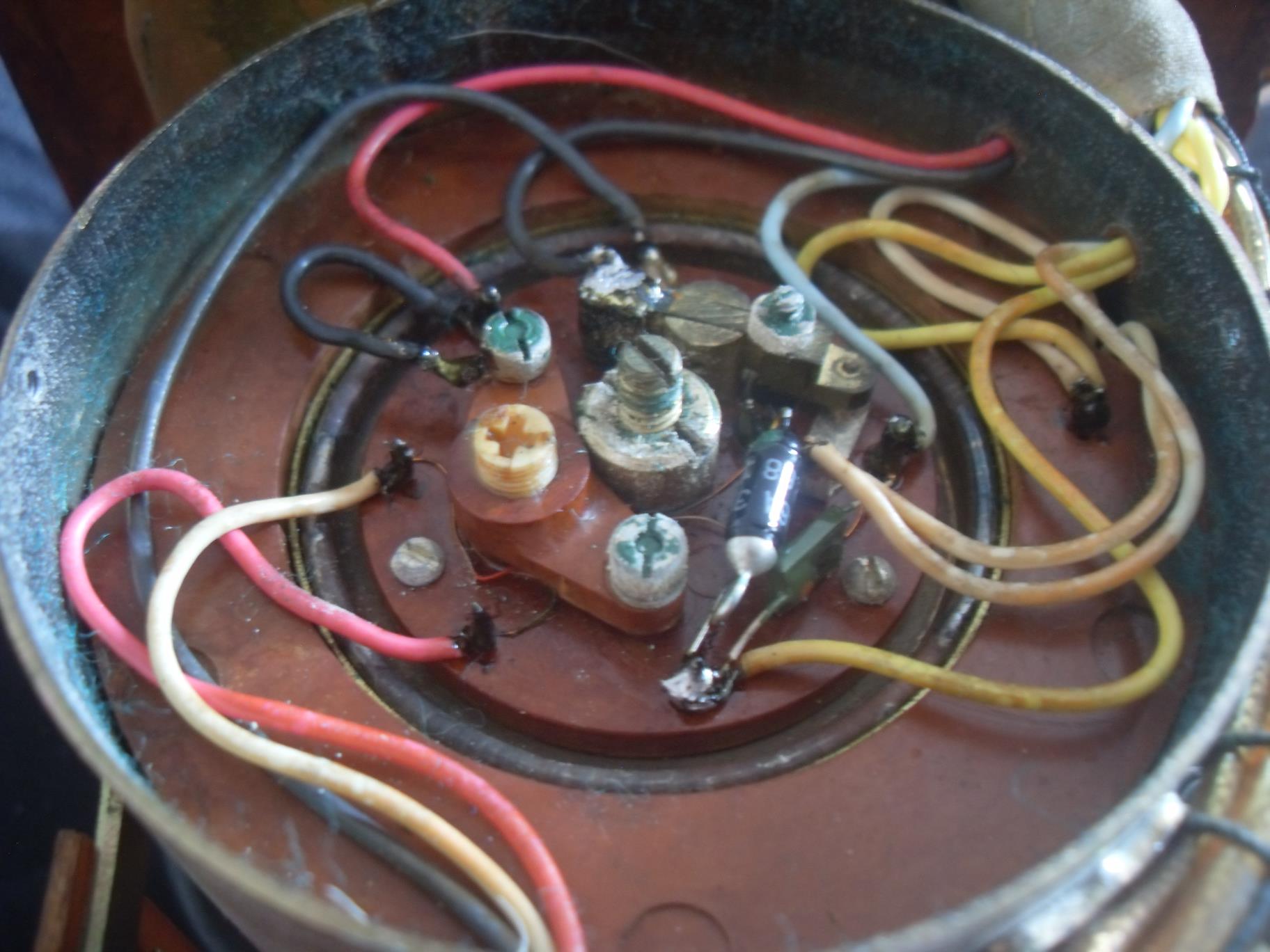

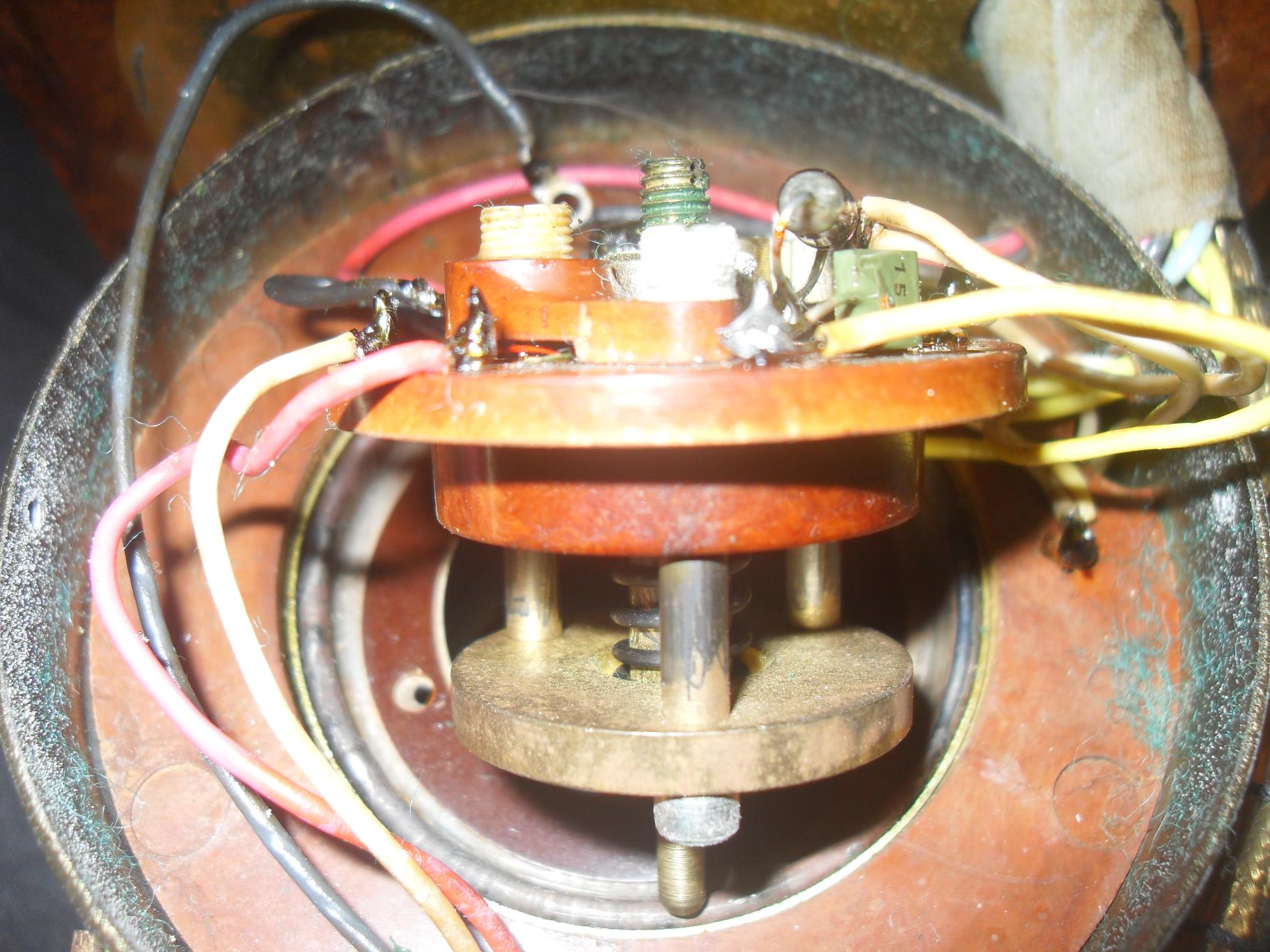

Podľa predpisu by sa po cca hodine mala rozsvietiť kontrolka "NORM. OHRĚV", ktorá signalizuje, že oscilátor je plne nahriaty na prevádzkovú teplotu (74,5°C +- 0,001°C až 0,003°C), a je plne stabilizovaná jeho pracovná frekvencia (5MHz). Kontrolka sa rozsvietila, no potom zhasla a začala svietiť kontrolka "PREHŘÁTÍ", čo je problém. Stúpanie teploty ukazoval aj vstavaný merací prístroj na bloku 1-0M. Napriek vyslovenému zákazu som rozobral blok "NARCYS" a pátral po závade... Blok má vonkajší a vnútorný ohrev. Vonkajší ohrev ohrieva blok na teplotu 62°C (+-0,5°C), vnútorný už na spomínaných 74,51°C. Obvody obsahujú elektronický regulátor s termistorom. Vo vnútri valca sa nachádza kryštálový oscilátor v špeciálnom púzdre. To je vyplnené látkou s názvom difenyl, ktorá má vysokú rozťažnosť. Tejto rozťažnosti pri ohreve je využitej na presnú reguláciu frekvencie pomocou zmeny indukčnosti a to tak, že difenol rozťahuje "silfon" (???) a ten posúva mechanicky jadro do cievky, ktorá kompenzuje zmeny paramterov pri zmene teploty. Pri tejto rozťažnosti sa ešte spína jeden a rozpína druhý kontakt. A práve tento kontakty mal opálené kontakty z jednosmerného napätia -27V, ktoré sa tam dostalo pri už spomínanej zámene pinov na bloku 1-0M. Kontakty som opatrne vyčistil, a všetko samozrejme prekontroloval. Ukázal sa ešte problém v jednom relé, to som vymenil, nakoľko nejak spoľahlivo nespínalo. Po poskladaní a teste sa už závada neprejavila. Kontrola "NORM. OHRĚV" sa rozsvieti po cca 45-50 minútach po zapnutí príjmača, merané teploty a regulácia už funguje presne podľa údajov na tabuľke a v predpisoch.

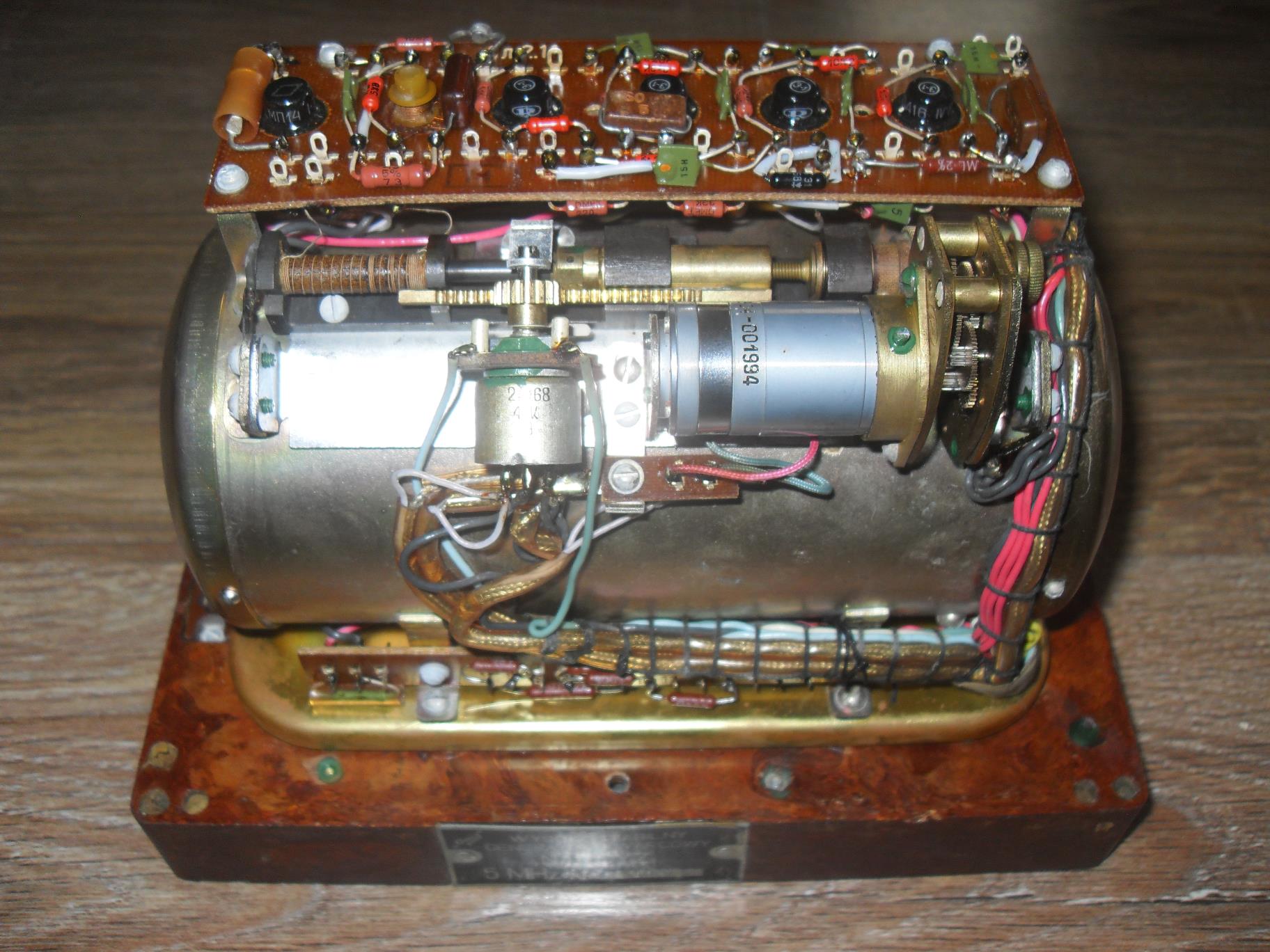

V bloku sa nachádza okrem ďalšej elektroniky ešte motorček s mechanikou a cievkou na kalibráciu oscilátora pomocou tlačidiel pod krytkou "EL.KOREKCE" na bloku 1-0M. Do tohto systému som zatiaľ ale nezasahoval, nakoľko funguje jak má, a plné meranie parametrov bude až po úplnom sfunkčnení príjmača.
Ešte sa ukázala ďalšia chyba, kontrolka "NORM.OHRĚV" sa rozsvietila hneď po zapnutí, aj keď bol oscilátor studený. Nastavil som kontakty v regulátore podľa predpisu, kontrolka sa rozsvecuje po 57.minútach. Tak asi to už bude ok, dúfam...
