Rádiostanica R-130M , Р-130М

Pridané: 10.03.2024 / 14:38

Tak počas covid sračky sa mi podarilo zohnať sovietsku rádiostanicu R-130M od jedného rádioamatéra. So zdrojom, anténnym tunerom, prepojovacími káblami, a nejakým tým príslušenstvom. Bohužiaľ, stanica nefungovala, na prvý pohľad banálna závada - prúd do elektróniek a automatické ladenie antény. Ako sa ukázalo, pokazeného tam toho bolo oveľa viac a už aj nad moje možnosti, vedomosti, a technické vybavenie, no našiel som jedného špecialistu, ktorý to dokázal celé sfunkčniť a dať dohromady... Týmto mu pekne ďakujem, klobúk dole.
Tento článok a galéria bude pojednávať iba o samotnej rádiostanici. Anténny tuner, a napájací zdroj opíšem niekedy nabudúce.
R-130M je krátkovlnná rádiostanica, pracujúca v simplexnom režime, s možnosťou prevádzky na jednom postrannom pásme. Kryštálový oscilátor zabezpečuje frekvenčnú stabilitu v širokom teplotnom rozmedzí. Legendárne vysielacie elektrónky GU-50 sú umiestnené vzadu pod chladičmi.
parametre:
pracovná frekvencia: ....... od 1,5 MHz do 10,999 MHz
typ prevádzky: ......................... F1, A1, A3, A3A
max. výkon: ............................... 40 W (prepínateľný na 20%)
citlivosť:
pri prevádzke: A3 ...... 15 µV
A3A ..... 3 µV
A1 ........ 2 µV
odber prúdu: príjem .... 4 A
vysielanie .... 14 A
napájacie napätie 24-26 V
dosah do 50 km s 4m dlhou tyčovou anténou
až 350 km s dipólom 2 x 25m
váha rádiostanice je cca 44kg, takže čo kilogram, to takmer 1W výkonu :)
Umožňuje aj pripojenie rýchlotelegrafu R-014D , s rýchlosťou dát do 150Bd, a ovládanie vysielania pomocou pripojeného poľného telefónu.
Konektory:

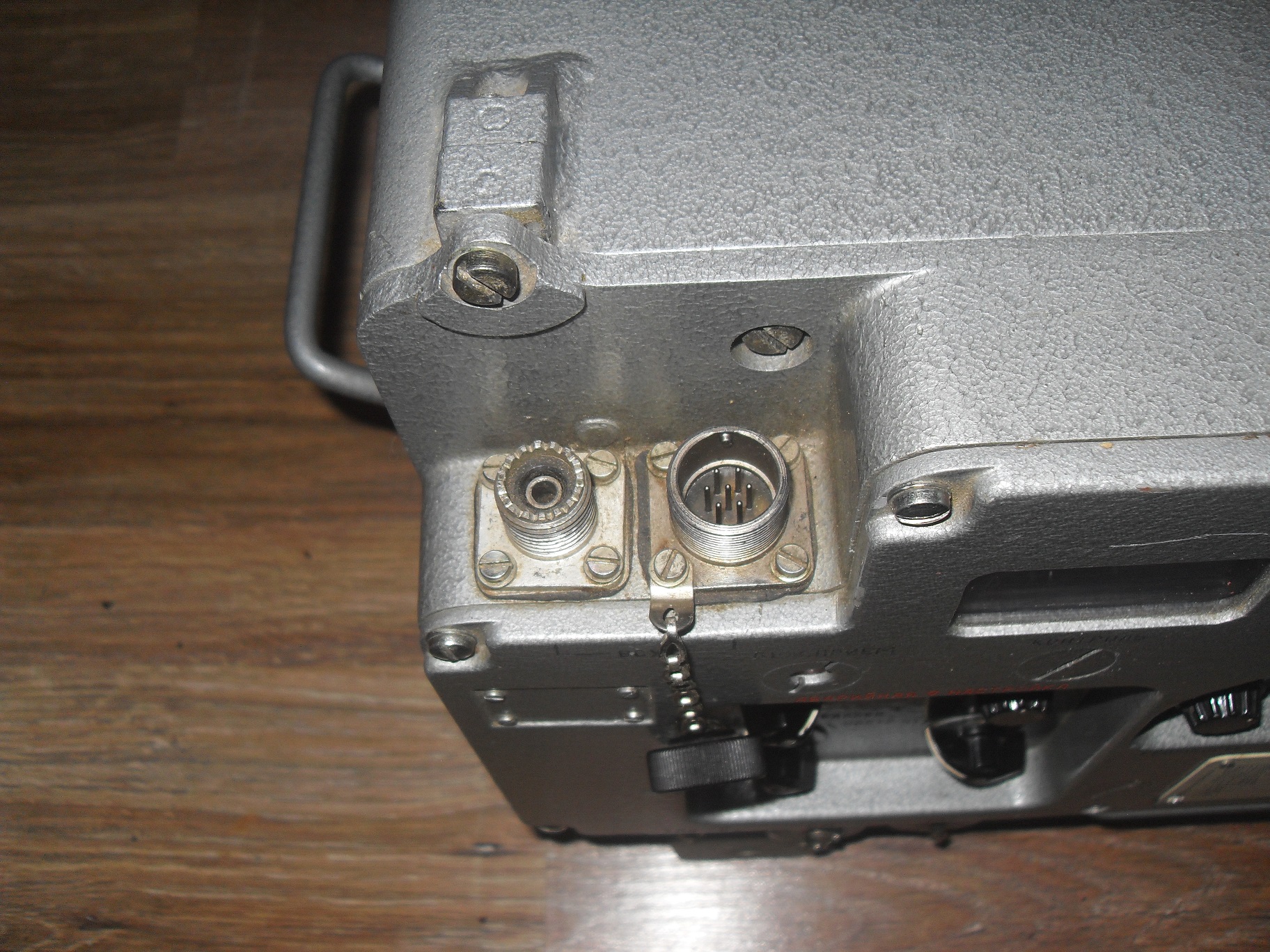

Vľavo hore- anténny diel, pripojenie tankového anténneho dielu

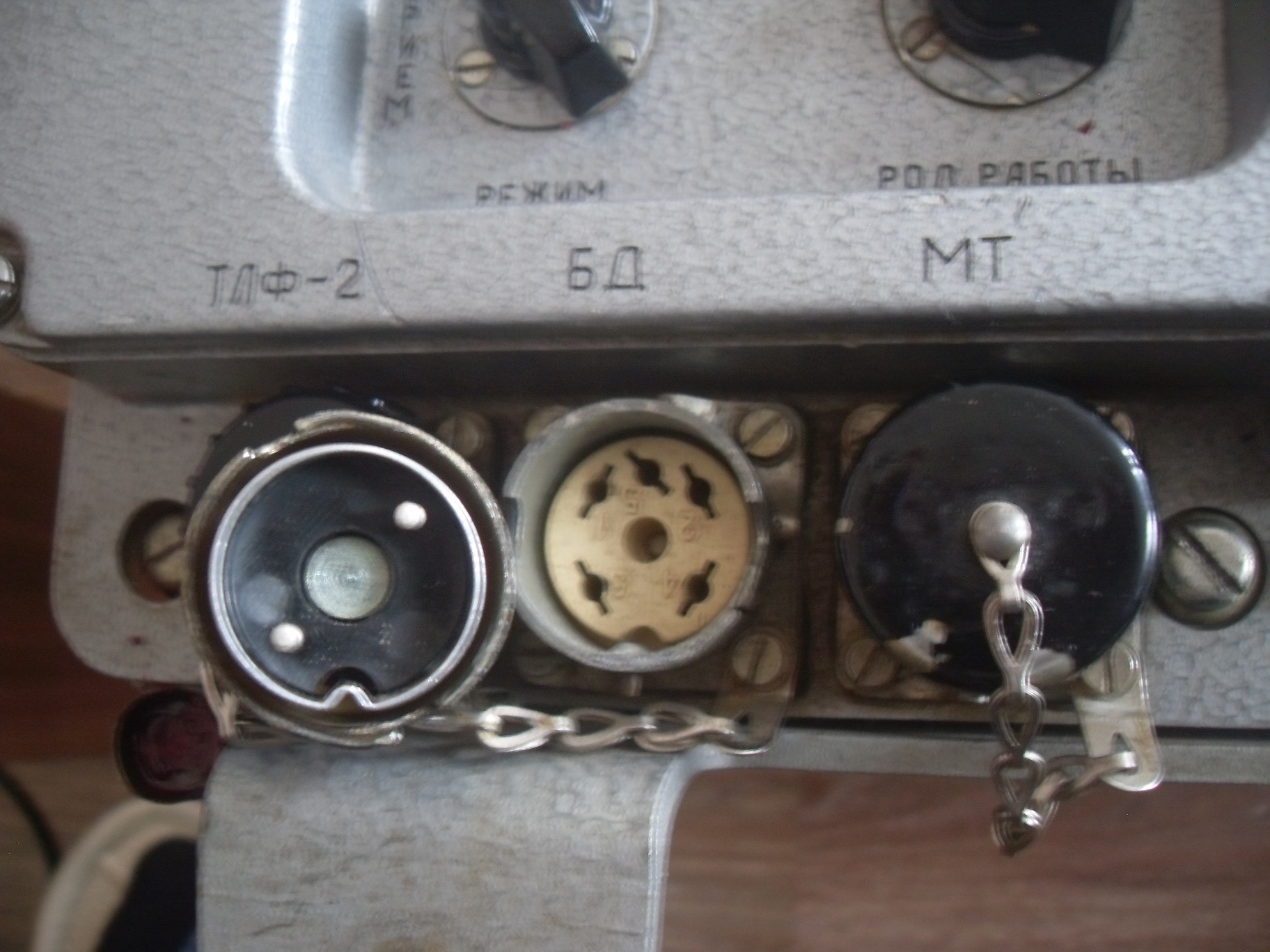

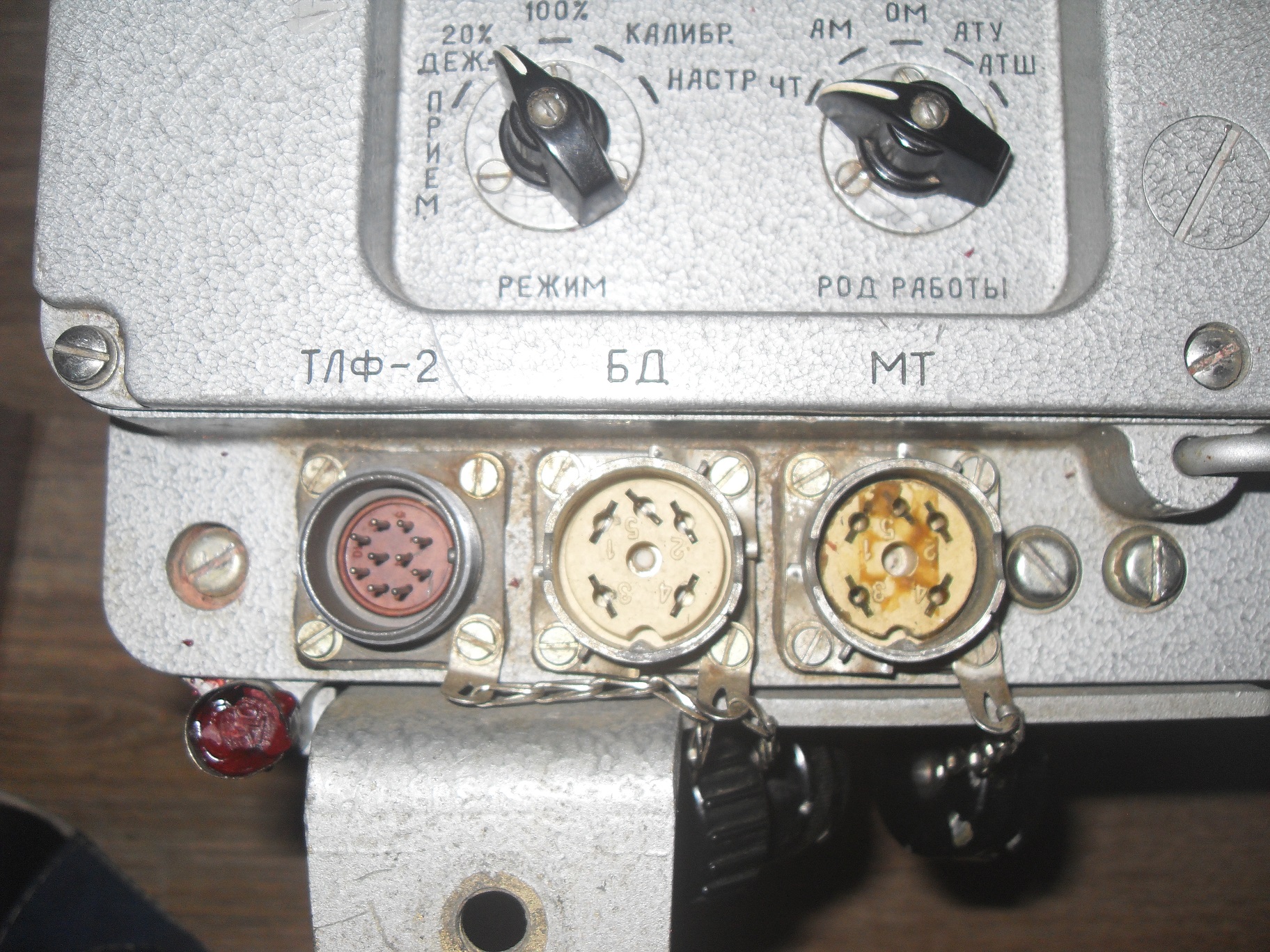

Dole, smerom doprava:
Náhlavná súprava (rovnaká ako u R-143 ),
Rýchlotelegraf R-014D,
Mikrotelefón (ako pre R-105 a pod.),
Pripojenie telegrafného kľúča,
Pripojenie poľnej dvojlinky s telefónom,
Hovorové zariadenie R-124,alebo tankovej kukly s prepínačom,
Pripojenie zdroja.

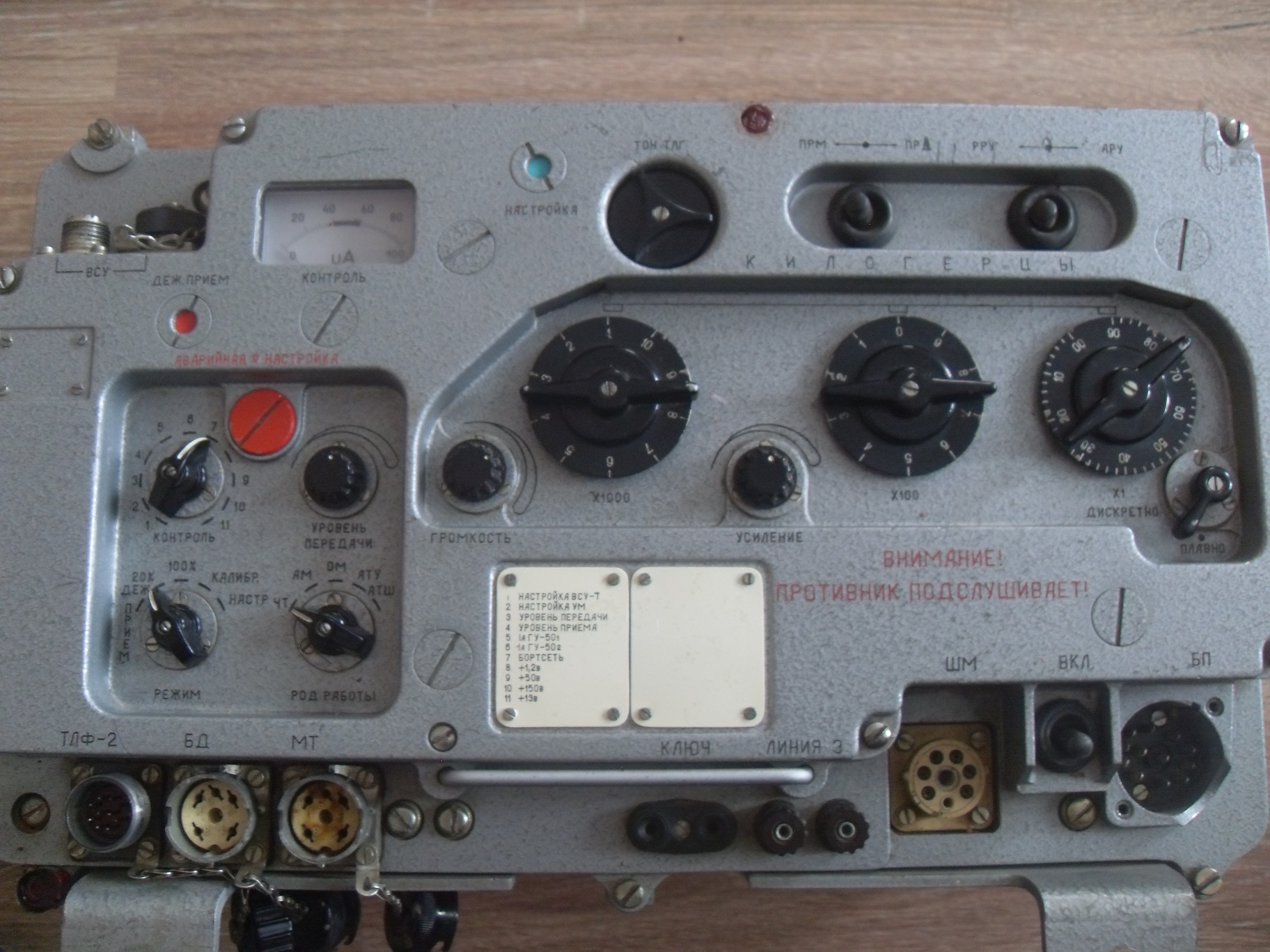

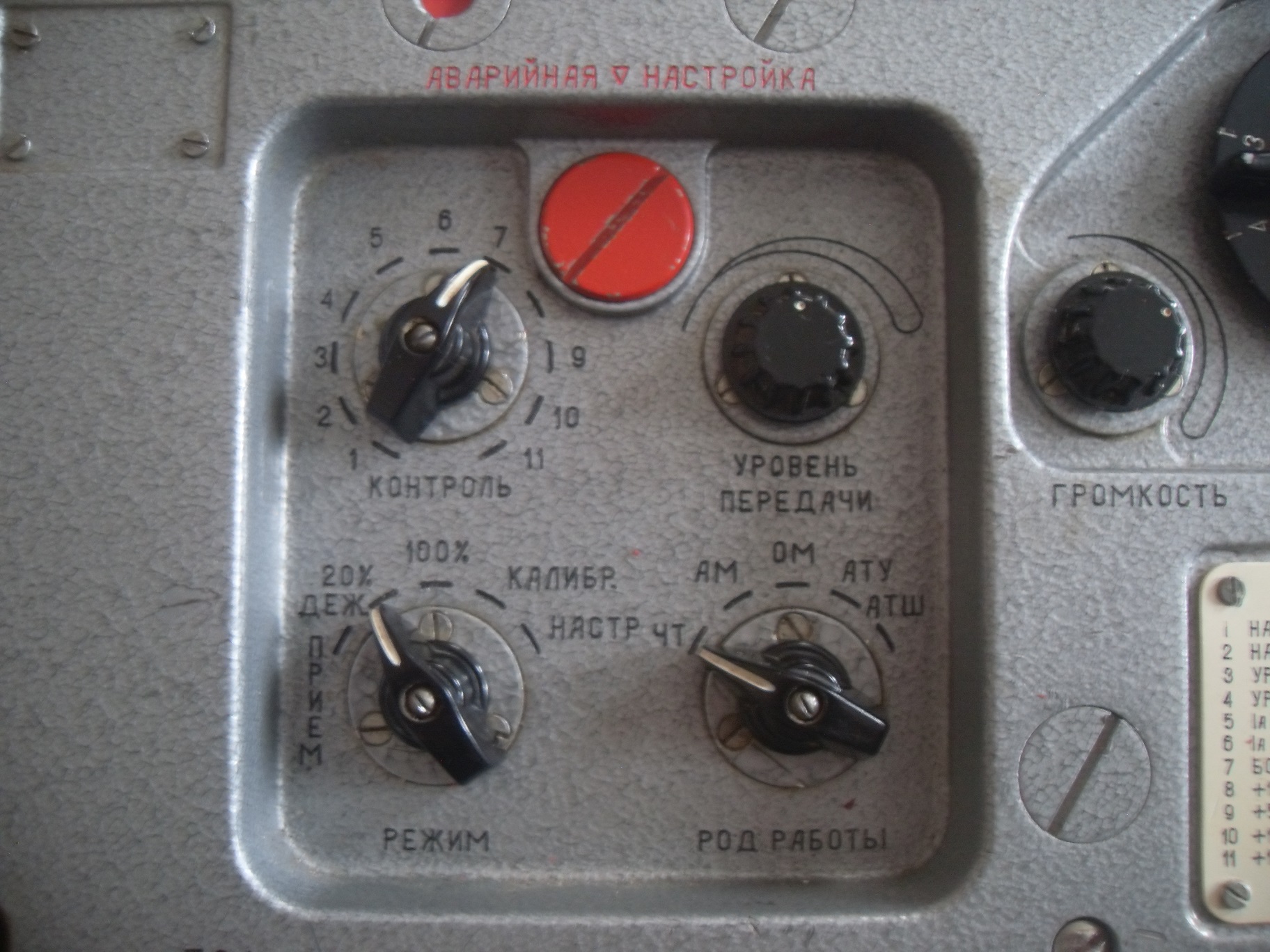

Ovládacie prvky na nastavenie frekvencie je možné osvetliť, žiarovky sa dajú jednoducho vymeniť (pozri foto). V prípade nefunkčnosti automatického nastavenia antény je možné použiť núdzové nastavenie tlačidlom pod červenou krytkou. Stanica má manuálne nastavenie úrovne nosnej vlny, možnosť jemného ladenia a tzv. služobného príjmu (znížený odber)
Existovali dva typy: R-130 a R-130M (tu opísaná) a je odvodená od R-129
Pre zaujímavosť, a jej cenu pre predstavu (ak by vám za ňu niekto ponúkal napríklad 100€), obsah drahých kovov:
zlato 10,43gr
striebro 77,62gr
platina 0,48gr
Takže staré skončia v šrote a nové už nik nevyrobí...

Fotogaléria (13)
